Anzahl Durchsuchen:0 Autor:Site Editor veröffentlichen Zeit: 2025-12-16 Herkunft:Powered

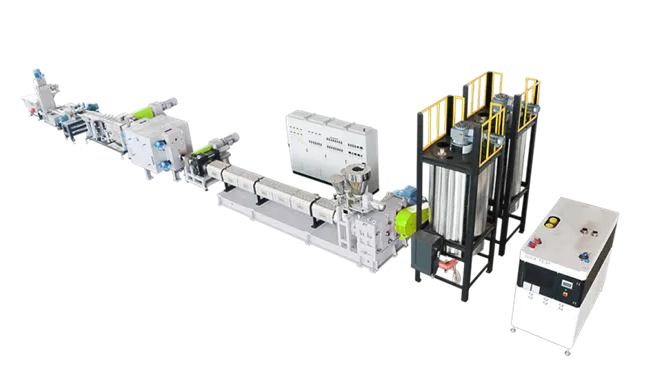

Extrusionslinien für Kunststoffrohre sind für die Herstellung von Rohren in Branchen wie dem Baugewerbe und der Telekommunikation von entscheidender Bedeutung. Diese Systeme verwandeln Rohkunststoff in Endlosrohrprodukte. Das Verständnis ihres Funktionsprinzips ist für die Optimierung der Effizienz und die Verbesserung der Qualität von entscheidender Bedeutung. In diesem Artikel untersuchen wir die Funktionsweise von Extrusionslinien, ihre Komponenten und die Herausforderungen, denen sie gegenüberstehen.
Die Extrusion von Kunststoffrohren ist ein kontinuierlicher Herstellungsprozess, bei dem thermoplastische Materialien geschmolzen und durch eine Formdüse gepresst werden, um hohle zylindrische Rohre zu erzeugen. Diese Rohre werden für verschiedene Anwendungen verwendet, beispielsweise für die Wasserversorgung, Abwassersysteme, den Gastransport und elektrische Leitungssysteme. Das Verfahren ermöglicht eine Großserienproduktion mit gleichbleibender Qualität und ist damit eine ideale Wahl für Branchen, die große Mengen an Rohren in verschiedenen Größen und Spezifikationen benötigen.
Zu den bei der Kunststoffrohrextrusion verwendeten Materialien gehören hauptsächlich PVC (Polyvinylchlorid), PE (Polyethylen) und PPR (Polypropylen-Random-Copolymer). Diese Thermoplaste werden aufgrund ihrer Eigenschaften wie Chemikalienbeständigkeit, Haltbarkeit und Flexibilität ausgewählt. Additive wie Farbmasterbatch, Stabilisatoren und UV-Inhibitoren werden oft mit dem Grundmaterial gemischt, um die Leistung und das Aussehen des Endprodukts zu verbessern. Beispielsweise werden PVC-Rohre aufgrund ihrer Kosteneffizienz und hohen chemischen Beständigkeit häufig für Sanitär- und Entwässerungsrohre verwendet.
Material | Schlüsseleigenschaften | Allgemeine Anwendungen |
PVC | Langlebig, chemikalienbeständig, kostengünstig | Sanitär-, Elektro- und Entwässerungssysteme |
PE | Flexibel, schlagfest und chemikalienbeständig | Gas- und Wasserverteilungsrohre |
PPR | Hitze- und korrosionsbeständig | Warm- und Kaltwasserversorgungssysteme |
Der Extruder ist das Herzstück der Kunststoffrohr-Extrusionslinie. Es besteht aus einem Zylinder, einer Schnecke und einem Heizsystem. Über einen Trichter werden rohe Kunststoffpellets in das Fass gefüllt. Die rotierende Schnecke im Inneren des Zylinders erhitzt und schmilzt das Material und schiebt es gleichzeitig nach vorne. Das Schneckendesign, die Länge und die Geschwindigkeit sind optimiert, um ein gleichmäßiges Schmelzen und eine gleichmäßige Materialkonsistenz zu gewährleisten. Der erhitzte, geschmolzene Kunststoff kann dann durch den Düsenkopf extrudiert werden.
Der Düsenkopf ist die Komponente, die den geschmolzenen Kunststoff in die gewünschte Rohrform bringt. Es verfügt über eine kreisförmige Öffnung, durch die der geschmolzene Kunststoff in Form eines Rohrs austreten kann. Der Düsenkopf lässt sich verstellen, um Rohre mit unterschiedlichen Durchmessern und Wandstärken herzustellen. Fortschrittliche Düsenköpfe verfügen oft über Funktionen, die eine präzise Kontrolle der Rohrabmessungen ermöglichen, was entscheidend ist, um sicherzustellen, dass Rohre den Industriestandards entsprechen.
Sobald der geschmolzene Kunststoff den Düsenkopf verlässt, muss er schnell abgekühlt werden, um ihn in die gewünschte Form zu verfestigen. Kühlsysteme nutzen dazu typischerweise Wassertanks oder Luftdüsen. Der Abkühlprozess muss sorgfältig kontrolliert werden, um Defekte wie Verformungen oder Risse zu vermeiden. Kühltanks halten die Temperatur des extrudierten Rohrs aufrecht und stellen so sicher, dass es nach dem Erstarren seine Form und Stabilität behält.
Die Abzugseinheit ist dafür verantwortlich, das extrudierte Rohr durch das Kühlsystem und weiter nach unten in die Produktionslinie zu ziehen. Diese Ausrüstung sorgt für eine konstante Geschwindigkeit und Spannung, um sicherzustellen, dass sich das Rohr nicht verformt. Durch die Steuerung der Zuggeschwindigkeit trägt die Abzugseinheit außerdem dazu bei, die Maßhaltigkeit des Rohrs aufrechtzuerhalten.
Sobald das Rohr richtig abgekühlt und dimensioniert ist, wird es mit einer Schneidausrüstung auf die gewünschte Länge geschnitten. Der Schneidvorgang ist entscheidend, um sicherzustellen, dass jedes Rohr eine gleichmäßige Länge und keine Fehler aufweist. Abhängig vom Rohrmaterial und den Anforderungen an die Präzision können unterschiedliche Schneidverfahren wie Rotations- oder Planetenschneider zum Einsatz kommen.

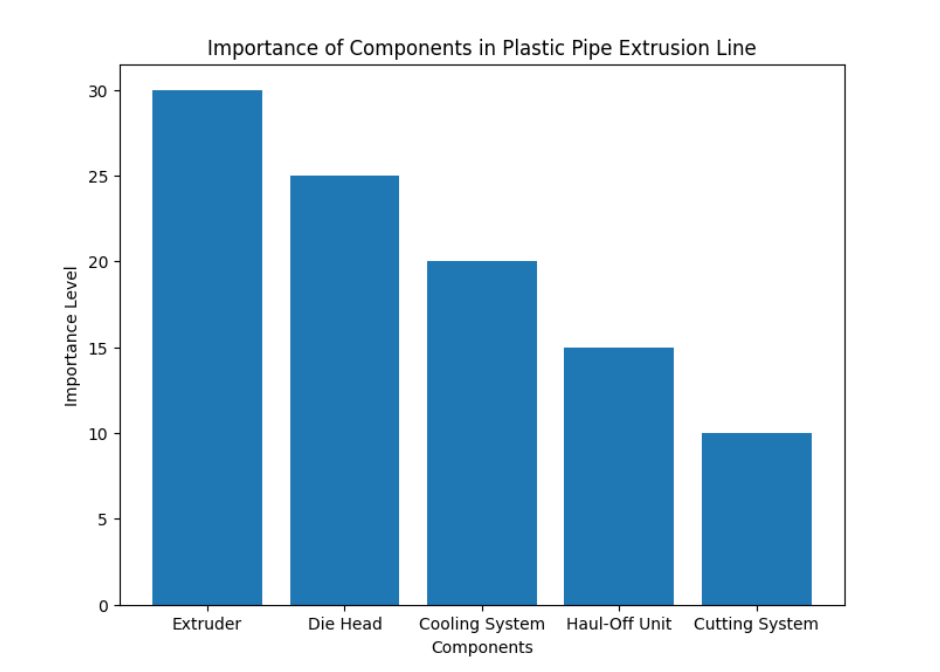

Komponente | Funktion | Bedeutung für den Prozess |
Extruder | Zum Schmelzen und Mischen von Kunststoffpellets | Von zentraler Bedeutung für das Schmelzen und Formen von Materialien |
Kopf sterben | Formt den geschmolzenen Kunststoff zu einem Rohr | Bestimmt Rohrabmessungen und -profile |
Kühlsystem | Kühlt und verfestigt das extrudierte Rohr | Sorgt für eine ordnungsgemäße Verfestigung und verhindert Verformungen |
Abzugseinheit | Zieht das Rohr durch die Extrusionslinie | Hält die Spannung und Konsistenz der Rohrgröße aufrecht |
Schneidsystem | Schneidet das Rohr auf die gewünschte Länge | Sorgt für präzises Schneiden für gleichmäßige Rohrlängen |
Der Extrusionsprozess beginnt mit der Zufuhr von Rohkunststoffpellets in den Extruder. Bevor die Pellets in den Extruder gelangen, werden sie häufig vorgewärmt, um jegliche Feuchtigkeit zu entfernen. Feuchtigkeit im Kunststoff kann zu Mängeln im Endprodukt führen, wie z. B. Blasen oder verminderten mechanischen Eigenschaften. Eine spezielle Trocknungsausrüstung stellt sicher, dass die Pellets den richtigen Feuchtigkeitsgehalt haben, bevor sie in den Extruder eingeführt werden.
Im Extruder werden die Pellets sowohl der Hitze als auch der mechanischen Scherung der rotierenden Schnecke ausgesetzt. Diese Kombination aus Hitze und Druck führt dazu, dass der Kunststoff schmilzt und eine homogene Schmelze entsteht. Die Schnecke bewegt das Kunststoffmaterial entlang des Zylinders, komprimiert und vermischt es, um eine gleichmäßige Konsistenz zu gewährleisten. Die Heizzonen des Extruders werden sorgfältig gesteuert, um die richtige Temperatur und den richtigen Druck für das Material aufrechtzuerhalten.
Sobald der Kunststoff vollständig geschmolzen ist, wird er durch den Düsenkopf gedrückt. Der Düsenkopf formt den geschmolzenen Kunststoff in das gewünschte Rohrprofil. Das Design des Düsenkopfes ist entscheidend, um sicherzustellen, dass das endgültige Rohr die richtigen Abmessungen, eine glatte Oberfläche und Konsistenz aufweist. Mit verstellbaren Matrizenlippen können die Wandstärke und der Durchmesser des Rohrs fein eingestellt werden.
Nach dem Durchlaufen der Düse wird das extrudierte Rohr schnell abgekühlt, um den Kunststoff zu verfestigen. Dieser Abkühlungsprozess ist für die Aufrechterhaltung der Rohrintegrität von entscheidender Bedeutung. Abhängig von der Rohrgröße und dem Material kann das Kühlsystem Wassertanks, Luftdüsen oder eine Kombination aus beidem umfassen. Durch die richtige Kühlung wird sichergestellt, dass das Rohr seine Form behält, ohne sich zu verziehen oder zu reißen.
Mithilfe von Dimensionierungs- und Kalibriergeräten wird sichergestellt, dass das Rohr die richtigen Abmessungen beibehält. Dies geschieht durch Anlegen von Druck oder Vakuum während des Abkühlvorgangs, um das Rohr an der Kalibrierhülse zu halten. Eine ordnungsgemäße Kalibrierung gewährleistet eine gleichmäßige Wandstärke und Maßgenauigkeit, die für die Festigkeit und Leistung des Rohrs von entscheidender Bedeutung sind.
Sobald das Rohr dimensioniert und abgekühlt ist, wird es mit Schneidsystemen wie Rotations- oder Planetenschneidern auf die gewünschte Länge geschnitten. Zusätzlich zum Schneiden können Markierungssysteme relevante Informationen auf das Rohr drucken, beispielsweise Größe, Produktionsdatum oder Materialtyp. Dies gewährleistet die Rückverfolgbarkeit und die Einhaltung von Industriestandards.
Einschichtige Extrusionsanlagen dienen der Herstellung einfacher Kunststoffrohre, während mehrschichtige Extrusionsanlagen die Herstellung von Rohren mit mehreren Schichten ermöglichen. Mehrschichtrohre bieten Vorteile wie verbesserte Barriereeigenschaften und eine verbesserte mechanische Festigkeit. Beispielsweise werden in Sanitär- und Heizungsanlagen Mehrschichtrohre mit einer Sauerstoffsperrschicht eingesetzt, um die Langlebigkeit und Leistung zu verbessern.
Besonderheit | Einschichtige Extrusion | Mehrschichtige Extrusion |
Rohrstärke | Geeignet für grundlegende Anwendungen | Erhöhte Festigkeit für bestimmte Anwendungen wie Sauerstoffbarriere |
Isolierung | Standard-Isoliereigenschaften | Verbesserte Isolierung und Haltbarkeit |
Kosteneffizienz | Kostengünstiger | Höhere Kosten, bietet aber langfristige Vorteile |
Es gibt spezielle Extrusionslinien, die für bestimmte Anwendungen konzipiert sind. Beispielsweise erfordern Gasleitungen eine höhere Druckfestigkeit, was besondere Extrusionsbedingungen erfordert. Ebenso sind einige Linien für die Produktion von hochfesten Industrierohren oder flexiblen Rohren für die Landwirtschaft oder Entwässerung konzipiert.
Eine der Herausforderungen bei der Kunststoffrohrextrusion besteht darin, die Kompatibilität verschiedener Materialien sicherzustellen. Unterschiedliche Polymere haben unterschiedliche Schmelzpunkte, Viskositäten und Verarbeitungsanforderungen, was den Extrusionsprozess erschweren kann. Um Fehler zu vermeiden, sind eine sorgfältige Materialauswahl und eine genaue Kontrolle der Extrusionsparameter unerlässlich.
Die Aufrechterhaltung der richtigen Temperatur und des richtigen Drucks ist entscheidend für die Herstellung hochwertiger Rohre. Wenn die Temperatur zu hoch ist, kann sich das Material zersetzen; Ist der Wert zu niedrig, schmilzt der Kunststoff möglicherweise nicht gleichmäßig. Ebenso können falsche Druckeinstellungen zu inkonsistenter Extrusion oder Dimensionsfehlern im Endprodukt führen.
Bei Extrusionslinien kann es aufgrund von mechanischen Ausfällen, Materialproblemen oder unsachgemäßer Einrichtung zu Ausfallzeiten kommen. Regelmäßige Wartung, einschließlich Reinigung des Systems, Prüfung auf Verschleiß und Kalibrierung der Ausrüstung, kann ungeplante Ausfälle minimieren und die Gesamtproduktivität verbessern.
Moderne Extrusionslinien für Kunststoffrohre nutzen Automatisierung und fortschrittliche Steuerungssysteme, um verschiedene Parameter in Echtzeit zu überwachen und anzupassen. Dies ermöglicht eine bessere Kontrolle des Prozesses, reduziert menschliche Fehler und verbessert die Effizienz. Vorausschauende Wartungstechnologien können dabei helfen, potenzielle Probleme zu erkennen, bevor sie zu Ausfallzeiten führen.
Aktuelle Innovationen bei Kunststoffextrusionslinien konzentrieren sich auf die Verbesserung der Energieeffizienz. Servomotoren, optimierte Heizsysteme und fortschrittliche Kühltechnologien reduzieren den Energieverbrauch und die Betriebskosten. Diese Innovationen tragen zur Nachhaltigkeit bei und verringern die gesamten Umweltauswirkungen der Produktion.
Da Nachhaltigkeit in der Fertigung immer wichtiger wird, werden viele Extrusionslinien unter Berücksichtigung von Umweltaspekten konzipiert. Dazu gehört die Abfallreduzierung, das Recycling von Materialien und die Verwendung umweltfreundlicher Zusatzstoffe. Durch die Umsetzung dieser Praktiken können Hersteller ihren CO2-Fußabdruck minimieren und zur Kreislaufwirtschaft beitragen.
Für Hersteller, die ihre Produktionseffizienz und Produktqualität verbessern möchten, ist es von entscheidender Bedeutung, das Funktionsprinzip einer Kunststoffrohr-Extrusionslinie zu verstehen. Schlüsselkomponenten wie Extruder, Düsenkopf, Kühlsystem und Schneidmechanismen sind für die Herstellung hochwertiger Rohre unerlässlich. Technologische Fortschritte in den Bereichen Automatisierung, Energieeffizienz und Nachhaltigkeit optimieren den Prozess und tragen zu einer umweltfreundlicheren Zukunft in der Kunststoffrohrproduktion bei. Unternehmen wie Jwell sind mit innovativen Lösungen, die die Produktionseffizienz und Produktqualität verbessern, führend.
A: Die Kunststoffrohr-Extrusionslinie nutzt Hitze und Druck, um rohen Kunststoff zu schmelzen und ihn zu einem kontinuierlichen Rohr zu formen. Extruder, Düsenkopf, Kühlsystem und Schneidmechanismen arbeiten zusammen, um hochwertige Rohre herzustellen.
A: Zu den gängigen Materialien gehören PVC, PE und PPR. Diese Materialien werden in der Extrusionslinie geschmolzen und geformt, um Rohre für verschiedene Anwendungen herzustellen.
A: Die Extrusionslinie sorgt für konstante Temperatur, Druck und gleichmäßigen Materialfluss und produziert Rohre mit präzisen Abmessungen und hoher Festigkeit.
A: Mehrschichtige Extrusionslinien bieten eine verbesserte Rohrfestigkeit, Isolierung und Funktionalität und eignen sich daher ideal für bestimmte Anwendungen wie Sauerstoffbarriererohre.
A: Die Automatisierung in Extrusionslinien verbessert die Effizienz, indem sie Temperatur, Druck und Materialfluss kontrolliert, Fehler reduziert und die Produktionsgeschwindigkeit erhöht.
A: Regelmäßige Wartung gewährleistet einen reibungslosen Betrieb, verhindert Ausfallzeiten und sorgt für eine gleichbleibende Qualität, indem Probleme wie Überhitzung oder Verschleiß behoben werden.
