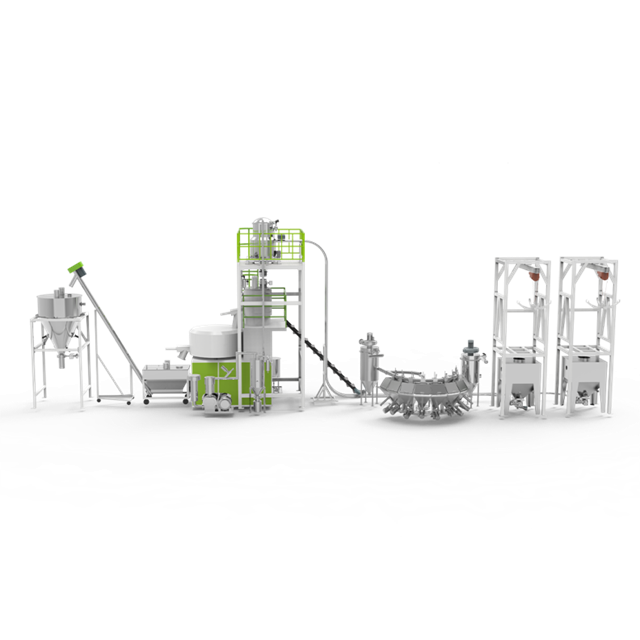

Die Schätzung von Kennzahlen zur Materialhandhabung ohne präzise mathematische Rahmenbedingungen setzt Produktionsanlagen schwerwiegenden Betriebsrisiken aus. Produktionsengpässe, übermäßiger Energieverbrauch und vorzeitiger Geräteverschleiß treten auf, wenn Werksleiter Rohrgrößen oder Gebläsekapazitäten erraten. Das Kernproblem besteht darin, die Produktionsanforderungen der Anlage in genaue mechanische oder pneumatische Förderspezifikationen umzusetzen. Sie müssen Materialverhalten, Anlagenlayout und zukünftiges Wachstum berücksichtigen. Sich auf die Faustregeln der Anbieter zu verlassen, führt oft zu ausgehungerten Extrudern oder verstopften Leitungen. Dieser Leitfaden dient als umfassende Informationsquelle für Ingenieure und Werksleiter. Sie lernen, die Förderkapazität genau zu berechnen, Systemvariablen zu bewerten und Implementierungsrisiken vor der Beschaffung zu mindern. Verlassen Sie sich nicht mehr auf Schätzungen. Verwenden Sie harte Mathematik, um die Größe Ihrer Linien zu bestimmen, einen konstanten Durchsatz sicherzustellen und eine Materialtransportinfrastruktur aufzubauen, die Ihre Produktionsziele tatsächlich erfüllt.
Ein erfolgreiches Materialtransportnetzwerk sorgt für konstanten Durchsatz, minimale Ausfallzeiten, Energieeffizienz und Materialintegrität. Um diese Kriterien zu erfüllen, ist ein strenger Ansatz bei der Kapazitätsberechnung erforderlich. Eine Fehlberechnung dieser Parameter führt zu schwerwiegenden betrieblichen Ineffizienzen und Umsatzeinbußen. benötigen Sie einen zuverlässigen Um diese technischen Herausforderungen zu meistern, Entwurfsleitfaden für zentrale Zufuhrsysteme .
Eine Unterdimensionierung eines Systems führt dazu, dass die nachgeschaltete Verarbeitungsausrüstung ausgehungert wird. Dies führt zu verlorenen Produktionsstunden, beeinträchtigter Produktqualität und häufigen Maschinenalarmen. Wenn eine Spritzgießmaschine auf Harz wartet, verliert man jede Sekunde Geld. Umgekehrt führt eine Überdimensionierung zu übermäßigem Kapitalaufwand und Energieverschwendung. Das Vorschieben von Materialien mit zu hohen Geschwindigkeiten oder die Verwendung eines ungeeigneten Luft-zu-Tuch-Verhältnisses führt zu einer starken Materialverschlechterung. Stöße mit hoher Geschwindigkeit erzeugen Staub, erzeugen Engelshaare in Kunststoffen und gefährden das Endprodukt.
Um eine solide Basis zu schaffen, müssen Ingenieure die aktuellen Produktionsraten überprüfen und den zukünftigen Kapazitätsbedarf prognostizieren. Dabei werden die maximalen Verbräuche aller angeschlossenen Maschinen im gleichzeitigen Betrieb analysiert. Man kann nicht nur auf den Tagesdurchschnitt schauen. Sie müssen auf die Spitzenauslosung achten.
Wenn man sich ausschließlich auf den durchschnittlichen Stundendurchsatz (kg/h oder lb/h) verlässt, führt dies häufig zu Systemausfällen während der Stoßzyklen. Systeme müssen für die Bewältigung von Spitzenmomentanraten (ausgedrückt in kg/s oder lb/s) an kritischen Einspeisepunkten ausgelegt sein. Wenn sich ein Vakuumbehälter öffnet und innerhalb von 10 Sekunden 50 Pfund Material anfordert, muss Ihr System diese augenblickliche Rate liefern, nicht nur den Stundendurchschnitt. Wenn dieser Spitzenbedarf nicht berücksichtigt wird, kommt es zu Leitungsblockaden und kontinuierlichen Betriebsunterbrechungen.
Ingenieure müssen auch die physikalischen Eigenschaften der Anlage bewerten. Ein System, das für ein flaches, offenes Lager konzipiert ist, wird in einer mehrstöckigen Anlage mit zahlreichen vertikalen Aufzügen versagen. Jeder Ellbogen, jedes Umschaltventil und jeder vertikale Aufstieg erhöht den Widerstand. Sie müssen die äquivalente Gesamtlänge des Rohrleitungsnetzes berechnen, um das Gebläse richtig dimensionieren zu können. Wir werden diese spezifischen Variablen im nächsten Abschnitt aufschlüsseln.
Die Berechnung der richtigen Kapazität erfordert ein tiefes Verständnis der physikalischen Eigenschaften des Materials und der Geometrie der Förderstrecke. Diese Variablen bestimmen die erforderliche Energie und Rohrdimensionierung für das System. Sie können nicht die gleiche Mathematik für Neukunststoffpellets und Mahlgutflocken anwenden.
Die Schüttdichte unterscheidet sich erheblich von der wahren Dichte. Die Schüttdichte berücksichtigt die Hohlräume zwischen den Partikeln, also das tatsächliche Volumen, das das Material in der Förderleitung einnimmt. Partikelgröße, Form, Feuchtigkeitsgehalt und Kohäsion wirken sich direkt auf die Fließfähigkeit aus. Bei kohäsiven Materialien oder Materialien mit hohem Feuchtigkeitsgehalt müssen die Kapazitätsformeln angepasst werden, um Brückenbildung und Verstopfungen im Rohrleitungsnetz zu verhindern.
Neuware-PET-Granulat ist beispielsweise leicht fließend und hat eine vorhersagbare Schüttdichte. Allerdings haben wiedergemahlene PET-Flocken unregelmäßige Formen, eine geringere Schüttdichte und neigen dazu, sich zu verhaken. Um die gleiche Masse an Flocken zu bewegen, sind im Vergleich zu Pellets ein größerer Rohrdurchmesser und ein höheres Luftvolumen erforderlich.
| Materialtyp | Durchschnittliche Schüttdichte (lb/ft³) | Fließeigenschaften | Förderherausforderung |
|---|---|---|---|
| Reine PET-Pellets | 50 - 55 | Frei fließend | Geringe Reibung, leicht zu transportieren |
| PP-Mahlgutflocken | 20 - 25 | Ineinandergreifend | Anfällig für Brückenbildung und Verstopfung |
| Glasgefülltes Nylon | 40 - 45 | Schleifmittel | Hoher Rohrverschleiß, erfordert gehärtete Rohrbögen |
| TPE/TPU-Pellets | 35 - 40 | Klebrig / kohäsiv | Kann bei hohen Geschwindigkeiten an Rohrwänden verschmieren |
Die räumliche Anordnung der Anlage hat großen Einfluss auf die Kapazität. Horizontalläufe und Vertikallifte weisen unterschiedliche Widerstandsprofile auf. Reibungsverluste und Leistungsminderungen werden durch Rohrbögen, Rohrbögen und Umschaltventile verursacht. Ingenieure verwenden Äquivalentlängenberechnungen, um diese Richtungsänderungen in zusätzliche gerade Rohrabstände umzuwandeln. Dadurch wird sichergestellt, dass das Gebläse oder der Motor ausreichend dimensioniert ist, um den zusätzlichen Widerstand zu überwinden.
Ein 90-Grad-Bogen mit langem Radius könnte einen äquivalenten Widerstand von 20 Fuß für ein gerades Rohr hinzufügen. Wenn Ihre Route zehn Ellbogen umfasst, haben Sie Ihrer Berechnung lediglich 200 Fuß äquivalenten Widerstand hinzugefügt. Wenn Sie dies ignorieren, wird das Gebläse zu klein dimensioniert und die Leitungen verstopfen ständig.
Der Innendurchmesser der Förderleitung und die erforderliche Geschwindigkeit, um die Materialien in der Schwebe zu halten, sind entscheidende Faktoren. In pneumatischen Systemen wird dies als Saltationsgeschwindigkeit bezeichnet. Sinkt die Geschwindigkeit unter diesen Schwellenwert, fällt Material aus dem Luftstrom und führt zu Verstopfungen. Die Querschnittsfläche bestimmt das maximale Materialvolumen, das bei einer bestimmten Geschwindigkeit einen bestimmten Punkt passieren kann.
Sie müssen eine Geschwindigkeit aufrechterhalten, die hoch genug ist, um das Material in Bewegung zu halten, aber niedrig genug, um eine Verschlechterung zu verhindern. Dies ist das schwierigste Gleichgewicht bei der pneumatischen Förderung. Normalerweise streben wir eine Aufnahmegeschwindigkeit von etwa 3.500 bis 4.000 Fuß pro Minute (FPM) für Standard-Kunststoffpellets an, die am Ende der Linie auf 5.000 FPM ansteigt, wenn sich die Luft ausdehnt.
Die volumetrische Rate (Kubikfuß oder Kubikmeter pro Stunde) dient als primäre physikalische Einschränkung, bevor Änderungen der Materialdichte berücksichtigt werden. Es ist wichtig, das maximale Volumen zu kennen, das das System verarbeiten kann, bevor dieses Volumen basierend auf dem spezifischen zu verarbeitenden Material in Massendurchsätze umgerechnet wird. Ein 3-Zoll-Rohr kann nur ein bestimmtes Luft- und Materialvolumen aufnehmen. Man kann nicht mehr Masse hindurchzwingen, ohne die Geschwindigkeit zu erhöhen, was zu den zuvor erwähnten Verschlechterungsproblemen führt.
Für die Umsetzung physikalischer Variablen in umsetzbare technische Spezifikationen sind Standardformeln erforderlich. Diese Berechnungen bilden die Grundlage für die Dimensionierung der Ausrüstung und die Gewährleistung einer zuverlässigen Materiallieferung. Sie müssen diese Formeln konsequent anwenden, um ein funktionierendes aufzubauen zentrales Ernährungssystem .
Die grundlegende Formel für kontinuierlichen Durchfluss lautet Q = ρ * A * v, wobei Q die Kapazität, ρ die Schüttdichte des Materials, A die Querschnittsfläche und v die Geschwindigkeit ist. Diese Formel berechnet den theoretischen Massendurchfluss. Für eine genaue Produktionsanpassung ist die Umrechnung des Volumenstroms (Kubikfuß oder Meter pro Stunde) in den Massenstrom (kg/h oder lb/h) erforderlich, da Verarbeitungsmaschinen Material nach Gewicht und nicht nach Volumen verbrauchen.
Schauen wir uns ein praktisches Beispiel an. Wenn Sie ein 4-Zoll-Rohr (Fläche = 0,087 Quadratfuß) haben, das Material mit einer Geschwindigkeit von 4.000 FPM (4.000 FPM) fördert und die Schüttdichte des Materials 40 lb/ft³ beträgt. Der theoretische Volumenstrom ist Fläche * Geschwindigkeit. Anschließend multiplizieren Sie mit der Schüttdichte, um den Massenstrom zu erhalten. Dies setzt jedoch ein zu 100 % gefülltes Rohr voraus, was bei der pneumatischen Förderung in der verdünnten Phase nie der Fall ist. Sie müssen ein Feststoffbeladungsverhältnis anwenden (normalerweise 2 bis 5 Pfund Material pro Pfund Luft), um die tatsächliche Förderrate zu erhalten.
Spezielle Materialhandhabungskonstruktionen handhaben häufig diskrete Einheiten, Chargen oder Zellenradschleusen mit Taschen. Für diese Anwendungen wird die diskrete Teilungsformel verwendet: Kapazität (Einheiten/Stunde) = (Fördergeschwindigkeit × 3600) ÷ Produktteilung. Der Abstand stellt den Abstand zwischen einzelnen Materialladungen oder -taschen dar und ermöglicht es Ingenieuren, genaue Förderraten für segmentierte Systeme zu berechnen.
Bei der Dimensionierung einer Zellenradschleuse am Boden eines Silos berechnen Sie das Volumen der Ventiltaschen und multiplizieren es mit der Drehzahl. Ein CFR-Ventil (1 Kubikfuß pro Umdrehung), das mit 15 U/min läuft, bewegt 15 Kubikfuß pro Minute. Multiplizieren Sie das mit Ihrer Schüttdichte von 40 lb/ft³ und Sie erhalten eine theoretische Kapazität von 600 lb/Minute. Anschließend wenden Sie einen Effizienzfaktor (normalerweise 70–80 %) an, um Taschenfüllung und Luftleckage zu berücksichtigen.
Es besteht ein entscheidender Unterschied zwischen der Entwurfskapazität (dem genauen Betriebsziel) und der Auswahlkapazität (der Rohausrüstungsbewertung, die zur Gewährleistung der Leistung erforderlich ist). Die Auswahlkapazität berücksichtigt reale Ineffizienzen. Die Berechnung lautet: SC = Auslegungskapazität × Materialfaktor × Anlagenauslegungsfaktor. Dies stellt sicher, dass Ingenieure Variablen wie Drehventilleckage, Filterverstopfung oder mechanischen Schlupf berücksichtigen und so verhindern, dass das System in tatsächlichen Produktionsumgebungen eine Leistungsschwäche aufweist.
Je nach Förderart sind Berechnungsanpassungen erforderlich. Vakuum- oder Druckpneumatiksysteme erfordern komplexe Berechnungen unter Einbeziehung von Luftdichte, Druckabfall und Luft-Material-Verhältnissen. Bei mechanischen Systemen wie Schneckenförderern oder Schleppketten kommt es stärker auf volumetrische Verdrängung und mechanische Effizienzbewertungen an. Die Kapazität eines Schneckenförderers hängt vom Schneckendurchmesser, der Steigung, der Drehzahl und dem Prozentsatz der Trogbeladung ab (normalerweise 30 % bis 45 % gefüllt, um Lagerschäden zu vermeiden).
Theoretische Berechnungen müssen mit der praktischen Umsetzungsrealität in Einklang gebracht werden. Bei der Entwicklung eines zuverlässigen Systems müssen Kompromisse zwischen Geschwindigkeit, Kapazität und Materialintegrität eingegangen werden. Sie können nicht einfach die Gebläsegeschwindigkeit erhöhen und gute Ergebnisse erwarten.
Die Berechnung der Kapazität bestimmt direkt das erforderliche Luftvolumen (CFM) und den Betriebsdruck (PSI/inHg). Diese Kennzahlen sind für die Auswahl des Gebläses von entscheidender Bedeutung. Eine Unterschätzung des Druckabfalls aufgrund einer komplexen Leitungsführung oder einer hohen Materialdichte führt zu einem unterdimensionierten Gebläse, was zu häufigen Leitungsverstopfungen und Systemausfallzeiten führt.
Jede Komponente erhöht den Druckabfall. Der Aufnahmestab, das gerade Rohr, die Winkelstücke, die flexiblen Schlauchverbindungen und der Endfilterbehälter widerstehen alle dem Luftstrom. Sie müssen diese Widerstandswerte summieren. Ein typisches Vakuumsystem arbeitet bei 10 bis 14 Zoll Quecksilbersäule (inHg). Wenn Ihr berechneter Druckabfall 16 inHg beträgt, wird ein Standard-Verdrängergebläse abgewürgt und die Leitung verstopft. Sie müssen entweder den Rohrdurchmesser vergrößern, um Geschwindigkeit und Reibung zu verringern, oder auf eine Hochvakuumpumpe umsteigen.
Ingenieure stehen vor einem ständigen Kompromiss zwischen einer Erhöhung der Geschwindigkeit zur Steigerung der Kapazität und einer Verringerung der Geschwindigkeit zur Vermeidung von Materialschäden. Zerbrechliche Materialien können brechen, Staub erzeugen oder in Kunststoffen „Engelshaare“ bilden, wenn sie zu schnell transportiert werden. Das Finden der optimalen Geschwindigkeit, die den Kapazitätsanforderungen entspricht und gleichzeitig die Materialintegrität bewahrt, ist eine entscheidende Entwurfsphase.
Engelshaar entsteht, wenn Kunststoffpellets mit hoher Geschwindigkeit gegen die Innenseite eines Rohrbogens gleiten. Durch die Reibung schmilzt die Oberfläche des Pellets und hinterlässt einen dünnen Kunststoffstreifen an der Rohrwand. Nachfolgende Pellets lösen diesen Schmutz ab und erzeugen lange, fadenförmige Engelshaare, die schließlich Filter und Zellenradschleusen verstopfen. Um dies zu verhindern, müssen Sie die Endgeschwindigkeit des jeweiligen Pellets berechnen und sicherstellen, dass Ihre Fördergeschwindigkeit knapp über dem Salzungspunkt, aber deutlich unter dem Schmelzreibungspunkt bleibt. Die Verwendung spezieller kugelgestrahlter Rohrbögen trägt ebenfalls dazu bei, diese Reibung zu verringern.

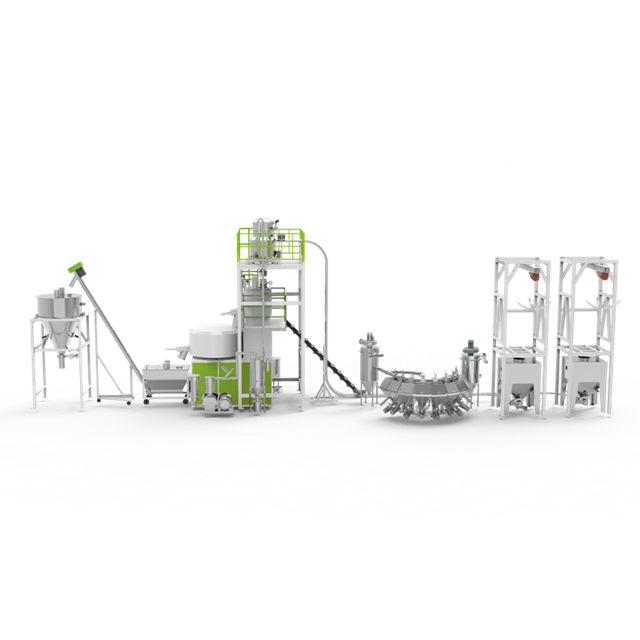

Ein gut konzipiertes zentrales Zuführsystem ermöglicht zukünftige Erweiterungen der Produktionslinie, ohne dass eine komplette Systemüberholung erforderlich ist. Dazu gehört die Dimensionierung der Hauptsammelleitungen und Gebläse mit einem bestimmten Prozentsatz an Überkapazität, was eine einfache Integration neuer Verarbeitungsmaschinen bei Erweiterung der Anlage ermöglicht.
Wenn Sie planen, im nächsten Jahr drei weitere Spritzgießmaschinen hinzuzufügen, dimensionieren Sie jetzt Ihren Hauptvakuumkopf für diese zukünftige Kapazität. Es ist heute viel günstiger, einen 4-Zoll-Header zu installieren und ihn mit einer geringeren Kapazität zu betreiben, als im nächsten Jahr einen 3-Zoll-Header herauszureißen. Installieren Sie Frequenzumrichter (VFDs) an Ihren Gebläsen, damit Sie den Luftstrom an den aktuellen Bedarf anpassen und ihn erhöhen können, wenn Sie die neuen Maschinen hinzufügen.
Um theoretische Berechnungen in die funktionale Realität umzusetzen, ist die Zusammenarbeit mit einem erfahrenen Hersteller zentraler Zuführsysteme unerlässlich. Ihr Fachwissen schließt die Lücke zwischen Mathematik und praktischer Anwendung. Versuchen Sie nicht, ein komplexes pneumatisches Netzwerk alleine zu konstruieren, wenn Ihnen die spezifische Erfahrung in der Fluiddynamik fehlt.
Überprüfen Sie bei der Bewertung von Anbietervorschlägen deren Kapazitätsansprüche. Achten Sie auf transparente Berechnungen statt garantierter Schätzungen. Ein seriöser Hersteller wird klar erläutern, wie er zu seinen Größenempfehlungen gekommen ist, und dabei die spezifischen Materialfaktoren und Berechnungen der äquivalenten Länge detailliert beschreiben. Fragen Sie nach der Mathematik. Wenn Sie nur ein Angebot mit einer Gebläsegröße und ohne Berechnung des Druckabfalls erhalten, lassen Sie es lieber sein.
Theoretische Berechnungen müssen durch physikalische Tests im Werk des Herstellers untermauert werden. Durch die Verwendung des genauen Produktionsmaterials und der vorgeschlagenen Rohrführung werden die Berechnungen validiert und potenzielle Strömungsprobleme vor der Installation identifiziert. Schicken Sie ihnen einen Gaylord Ihres am schlechtesten fließenden Mahlguts. Lassen Sie sie es durch eine Testschleife vermitteln, die die vertikalen Hebevorgänge und die Anzahl der Ellenbogen in Ihrer Einrichtung nachahmt. Messen Sie die Verschlechterung. Überprüfen Sie den Filter auf Staub.
Achten Sie während der Beschaffungsphase auf Warnsignale. Das Ignorieren von Unterschieden in der Schüttdichte zwischen Frisch- und Mahlgut ist ein wichtiges Warnsignal. Wenn die Änderungen der Luftdichte in großen Höhen nicht berücksichtigt werden, wird ein in Denver installiertes System im Vergleich zu einem in Miami ruiniert. Eine Unterdimensionierung der Filterflächen, um Kosten für den Sammler zu sparen, führt zu ständiger Filterverstopfung und Saugkraftverlust.
Die Berechnung der Förderkapazität erfordert eine Mischung aus theoretischer Physik und praktischer Erfahrung im Materialtransport. Eine genaue Dimensionierung verhindert kostspielige Ausfallzeiten, schützt die Materialintegrität und sorgt für eine effiziente Energienutzung. Legen Sie bei der Auswahl eines Systemdesigns Wert auf mathematische Transparenz, Skalierbarkeit und bewährte Testfunktionen des Anbieters. Hören Sie auf zu raten und fangen Sie an zu rechnen.
A: Für kontinuierlichen Fluss lautet die Standardformel Q = ρ * A * v, wobei Q die Kapazität, ρ die Schüttdichte des Materials, A die Querschnittsfläche und v die Geschwindigkeit ist. Für die Einzelzuführung verwenden Sie Kapazität (Einheiten/Stunde) = (Fördergeschwindigkeit × 3600) ÷ Produktabstand.
A: Die Auslegungskapazität ist das tatsächlich von der Anlage benötigte Volumen. Bei der Auswahlkapazität handelt es sich um eine Herabstufungsberechnung, die ein Hersteller verwendet, um Geräte so zu dimensionieren, dass sie auch bei realen Ineffizienzen wie Filterverstopfung, Drehventilleckage oder mechanischem Schlupf zuverlässig funktionieren.
A: Eine höhere Schüttdichte erfordert mehr Energie und eine spezifische Leitungsdimensionierung, um das gleiche Volumen zu bewegen. Dies wirkt sich direkt auf die Spezifikationen von Gebläse und Motor aus, da dichte Materialien eine größere Kraft und höhere Druckunterschiede erfordern, um in der Schwebe zu bleiben oder mechanisch durch das Rohrleitungsnetz gedrückt zu werden.
A: Die Begriffe werden in der industriellen Fertigung synonym verwendet. Beide beschreiben ein einzigartiges, automatisiertes Materialverteilungsnetzwerk, das darauf ausgelegt ist, mehrere Verarbeitungsmaschinen von einem zentralen Lagerort aus über gemeinsame Gebläse und Rohrverteiler zu versorgen.
A: Richtungsänderungen erhöhen die Reibung und den Druckabfall innerhalb der Förderleitung. Dies verringert die Gesamteffizienz des Systems und erfordert eine Leistungsreduzierung, die mithilfe von Äquivalentlängenmetriken berechnet wird, um sicherzustellen, dass die Gebläse ausreichend dimensioniert sind, um den zusätzlichen Widerstand zu überwinden.
A: Hersteller verfügen über proprietäre Dimensionierungssoftware, empirische Testdaten und praktische Implementierungserfahrung. Sie können Variablen wie Luftdichteänderungen und Materialverschlechterung berücksichtigen, die Standardformeln häufig übersehen, und stellen so sicher, dass das endgültige System zuverlässig funktioniert.
