Eine schlecht spezifizierte Infrastruktur für den Materialtransport in Kunststoffverarbeitungsbetrieben birgt erhebliche Betriebsrisiken. Wenn sich Anlagenmanager bei der Dimensionierung von Vakuumleitungen und Gebläsen auf Schätzungen und nicht auf konkrete Daten verlassen, führt dies zu ständiger Materialverschlechterung, Verstopfungen der Vakuumleitungen und ungeplanten Maschinenstillstandszeiten. Der Übergang zu einem zentralisierten Materialhandhabungsmodell erfordert präzise, anlagenspezifische Betriebsdaten. Vermutungen bei der Kapazitätsplanung führen unweigerlich entweder zu kostspieligem Over-Engineering oder zu lähmenden Systemengpässen während Spitzenproduktionszyklen.
Dieser Artikel dient als umfassender Entwurfsleitfaden für zentrale Zuführsysteme für Anlagenmanager und Ingenieure. Sie erfahren, wie Sie Ihre Produktionshallen prüfen, die genauen erforderlichen Datenpunkte sammeln und eine Angebotsanfrage strukturieren, die einen genauen, skalierbaren Aufbau gewährleistet.

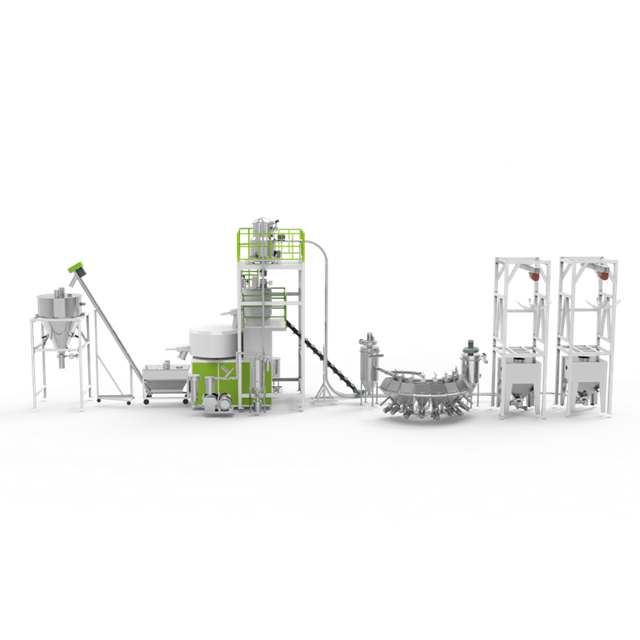

Ein modernes zentrales Zufuhrsystem arbeitet nach der strikten Methode „Eine Maschine, ein Rohr, versiegelter Kreislauf“. Diese geschlossene Architektur transportiert Rohstoffe aus Silos oder zentralen Trocknungsstationen direkt zu den einzelnen Verarbeitungsmaschinen. Das gesamte Netzwerk basiert auf präzisen pneumatischen Förderprinzipien, um Pellets, Pulver oder Flocken effizient über den Anlagenboden zu transportieren.
Diese Architektur versagt sofort, wenn die anfänglichen Verbrauchs-, Druckabfall- und Entfernungsdaten fehlerhaft sind. Ungenaue Daten führen zu Leitungsverstopfungen, Kavitation der Vakuumpumpe und Materialmangel am Maschinentrichter. Ein erfolgreich konzipiertes zentralisiertes Zufuhrsystem erreicht keine Kreuzkontamination, sorgt für einen stabilen Vakuumdruck, sorgt für konstante Materialfeuchtigkeitsniveaus, minimiert den Energieverbrauch und nutzt eine skalierbare SPS-Architektur.
Wenn Sie durch die Fabrik gehen, sehen Sie die Folgen schlechter Daten. Schläuche werden mit Klebeband zusammengeklebt, Bediener reinigen verstopfte Leitungen manuell und Maschinen stehen still und warten auf Harz. Durch das Sammeln der richtigen Daten im Vorfeld werden diese Probleme beseitigt. Sie müssen alles messen, von der Schüttdichte Ihrer spezifischen Harzqualitäten bis hin zum genauen vertikalen Hub vom Gaylord bis zu den Deckenbindern.
Ingenieure müssen dies als Problem der Fluiddynamik betrachten. Luft ist die Flüssigkeit und die Kunststoffpellets sind die Nutzlast. Wenn Sie das genaue Gewicht, die Form und das Volumen der Nutzlast nicht kennen, können Sie die erforderliche Luftgeschwindigkeit nicht berechnen. Zu langsam, und das Material fällt aus der Suspension und verstopft das Rohr. Zu schnell, und die Pellets prallen gegen die Ellenbogen, wodurch Staub und Engelshaar entstehen, die das endgültige geformte Produkt ruinieren.
Die physikalische Form Ihres Materials – ob Pellets, Pulver, Flocken oder Mikropellets – und seine Schüttdichte wirken sich direkt auf die Fördergeschwindigkeit aus. Die Schüttdichte bestimmt die Salzbildungsgeschwindigkeit. Dabei handelt es sich um die Mindestluftgeschwindigkeit, die erforderlich ist, um Partikel in der Förderleitung in der Schwebe zu halten. Schwere, dichte Materialien erfordern höhere Luftgeschwindigkeiten, um zu verhindern, dass sie aus dem Luftstrom fallen und die Rohre verstopfen. Abrasive Materialien machen auch den Bedarf an speziellen, verschleißfesten Rohrmaterialien erforderlich.
Bedenken Sie den Unterschied zwischen der Förderung von Neu-Polycarbonat-Pellets und der Förderung von leichtem, flockigem Mahlgut. Das Mahlgut hat ein völlig anderes aerodynamisches Profil. Wenn Ihr System nur für Neupellets ausgelegt ist, führt das Mahlgut wahrscheinlich zu Brückenbildung in den Trichtern und zu unregelmäßigem Durchfluss in den Leitungen. Sie müssen die Schüttdichte jedes einzelnen Materials dokumentieren, das Sie verarbeiten möchten.
| Materialtyp | Form | Ungefähre Schüttdichte (lb/ft³) | Überlegungen zum Fördern |
|---|---|---|---|
| Polycarbonat (PC) | Pellet | 38 - 42 | Erfordert Standardgeschwindigkeit; stark hygroskopisch. |
| Polypropylen (PP) | Pellet | 30 - 35 | Standardförderung; neigt zu Engelshaar, wenn es zu schnell transportiert wird. |
| Glasgefülltes Nylon | Pellet | 40 - 45 | Stark abrasiv; erfordert emaillierte oder gehärtete Stahlbögen. |
| Gemischtes Mahlgut | Flocke | 15 - 25 | Variable Aerodynamik; anfällig für Brückenbildung und Leitungsstauung. |
Hygroskopische Materialien nehmen Feuchtigkeit aus der Umgebungsluft auf und erfordern daher robuste Entfeuchtungstrocknungssysteme. Sie müssen die erforderlichen Taupunkte (typischerweise -40 °C bis -50 °C), Trocknungstemperaturen und spezifische Verweilzeiten dokumentieren. Diese Daten sind für die Konstruktion der zentralen Trocknungstrichter von entscheidender Bedeutung, um sicherzustellen, dass das Harz die Verarbeitungsmaschine genau mit dem Feuchtigkeitsgehalt erreicht, der erforderlich ist, um Oberflächendefekte und Strukturschwächen im endgültigen Formteil zu verhindern.
Wenn Sie PET oder Nylon verarbeiten, ist Feuchtigkeit Ihr größter Feind. Man kann diese Materialien nicht einfach mit der Umgebungsluft der Anlage überblasen. Oftmals muss die Förderluft selbst getrocknet werden oder es muss ein geschlossenes Trockenluftfördersystem eingesetzt werden. Durch die Dokumentation der genauen Feuchtigkeitstoleranz Ihrer Harze können die Ingenieure die richtigen Adsorptionsradtrockner und geschlossenen Förderkreisläufe spezifizieren.
Durch das Sammeln von Daten zur Materialfeuchtigkeitsempfindlichkeit wird ermittelt, ob ein Auffangsaugkasten erforderlich ist. Diese Komponente verhindert, dass getrocknetes Material in Förderleitungen stagniert und Umgebungsfeuchtigkeit aufnimmt. Durch das Abfangen des Materials direkt nach der Trocknungsphase und das Spülen der Leitungen nach jedem Förderzyklus stellt das System sicher, dass nur perfekt getrocknetes Harz in den Maschinentrichter gelangt.
Ohne Absperrventil wirkt das zwischen den Zyklen im Rohr verbleibende Material wie ein Schwamm. Wenn der nächste Zyklus beginnt, wird dieser nasse Materialklumpen direkt in die Verarbeitungsmaschine gedrückt, was zu Spreizungen, Blasen und Ausschussteilen führt. Der Abfangkasten ist eine nicht verhandelbare Komponente für technische Hochleistungsharze.
Sie müssen die Anzahl der pro Maschine verwendeten unterschiedlichen Materialien dokumentieren. Dazu gehören Frischharz, Masterbatch-Farbstoffe, chemische Zusätze und Mahlgutanteile. Geben Sie an, ob die Dosierung an einer zentralen Station oder lokal am Maschinentrichter erfolgt. Genaue Dosierverhältnisse stellen sicher, dass die automatischen Verteiler und Mischer die richtige Größe haben, um das spezifische Rezept zu verarbeiten, ohne den Materialfluss zu beeinträchtigen.
Ingenieure müssen die maximale Zugkraft pro Maschine berechnen, um das System richtig dimensionieren zu können. Beim Spritzgießen bedeutet dies, die maximale Schussgröße mit der maximalen Schussgröße pro Stunde zu multiplizieren und dann eine Sicherheitsmarge hinzuzufügen. Bei der Extrusion dokumentieren Sie die maximale Extruderleistung in Kilogramm oder Pfund pro Stunde. Diese Rohdaten bilden die Grundlage für alle Berechnungen zur Dimensionierung von Vakuumpumpen und Rohren.
Nutzen Sie nicht die auf dem Typenschild angegebene Kapazität der Maschine. Nutzen Sie den tatsächlichen maximalen Durchsatz basierend auf Ihren schwersten Formen und schnellsten Zykluszeiten. Wenn Sie über eine 500-Tonnen-Spritzgießmaschine verfügen, darin aber nur kleine Teile verarbeiten, führt die Dimensionierung des Zuführsystems für maximal 500 Tonnen zu überdimensionierten Rohren und einer Materialverschlechterung. Umgekehrt führt eine auf durchschnittlichen Durchläufen basierende Unterdimensionierung dazu, dass die Maschine verhungert, wenn Sie eine Gussform mit starkem Schuss einsetzen.
Der durchschnittliche Schichtverbrauch spielt bei der Gestaltung der pneumatischen Förderinfrastruktur keine Rolle. Sie müssen für den momentanen Spitzenbedarf ausgelegt sein. Wenn mehrere Spritzgießmaschinen gleichzeitig arbeiten, kommt es im System zu einem massiven Anstieg der Materialaufnahme. Wenn die Größe der Gebläse und Empfänger nur auf der Grundlage des durchschnittlichen Tagesdurchsatzes ausgelegt wird, verhungern die Maschinen während dieser Spitzensynchronisationsereignisse.
Stellen Sie sich fünf Maschinen vor, die alle in genau derselben Sekunde Material anfordern. Die Vakuumpumpe muss in der Lage sein, diese gleichzeitige Last zu bewältigen, oder der Verteiler muss so programmiert sein, dass die Befüllungen schnell erfolgen. Sie müssen dem Hersteller eine realistische Einschätzung geben, wie viele Maschinen möglicherweise gleichzeitig einen Füllzyklus auslösen könnten.
Bei der Kunststoffextrusion ist ein kontinuierlicher, gleichmäßiger Materialabzug erforderlich, wohingegen beim Spritzgießen ein zyklischer, diskontinuierlicher Abzug erforderlich ist. Diese Abweichung verändert das Design des Vakuumfördersystems. Extrusionslinien erfordern oft größere, kontinuierlich befüllbare Behälter, während Spritzgießmaschinen schnell befüllbare, stapelweise befüllte Behälter benötigen, die mit schnellen Zykluszeiten mithalten können.
| Prozesstyp | Zeichnungsmuster | Empfängeranforderung | Systemauswirkungen |
|---|---|---|---|
| Spritzguss | Zyklisch / Batch | Schnelle Befüllung, kleineres Volumen | Hohe Spitzennachfrageanstiege; erfordert eine sequenzielle Verteilersteuerung. |
| Plattenextrusion | Kontinuierlich | Großes Volumen, kontinuierliche Befüllung | Konstante Vakuumlast; erfordert eine ständige Materialverfügbarkeit. |
| Blasformen | Intermittierend | Mittlere Lautstärke, schnelle Entleerung | Mäßige Spannungsspitzen; erfordert schnell wirkende Auslassventile. |
Genaue CAD-Zeichnungen oder physikalische Messungen sind zwingend erforderlich. Sie müssen alle horizontalen Abstände und vertikalen Aufzüge kartieren. Vertikale Aufzüge erfordern deutlich mehr Energie, um die Schwerkraft zu überwinden, und diese Messungen sind entscheidend für die Berechnung der äquivalenten Förderlängen, die zur Angabe der Gebläseleistung verwendet werden.
Holen Sie sich ein Lasermessgerät und gehen Sie über den Boden. Messen Sie den Abstand vom Siloauslauf zum Pumpenraum, dann hinauf zu den Deckenträgern, quer durch die Anlage und hinunter zum Maschinentrichter. Jeder Meter vertikaler Hub fügt dem System einen erheblichen Widerstand hinzu. Wenn Sie diese Zahlen erraten, ist Ihre Vakuumpumpe falsch dimensioniert.
Die Anzahl der Richtungswechsel muss sorgfältig dokumentiert werden. Jede Biegung führt zu Reibung, Druckverlusten und einer möglichen Materialverschlechterung. Bei der Hochgeschwindigkeitsförderung durch zu viele Bögen entstehen Staub, Feinteile und Engelshaare. Die Minimierung von Biegungen und die Verwendung von Bögen mit großem Radius, wo nötig, schützen die Materialintegrität und reduzieren die Belastung der Vakuumpumpen.
Dokumentieren Sie genau, woher das Material in Bezug auf die zentrale Leitstelle stammt. Um den gesamten Materialweg abzubilden, sind Daten zu Außensilos, Indoor-Gaylords, Tagesbehältern oder Sackentleerungsstationen erforderlich. Die Entfernung vom Großlager zur Trocknungsstation und weiter zu den Verarbeitungsmaschinen bestimmt die mehrstufige Förderarchitektur.
Wenn Sie aus Außensilos ziehen, müssen Sie die Änderungen der Umgebungstemperatur und der Luftfeuchtigkeit berücksichtigen. Kalte Pellets, die in eine warme, feuchte Anlage gebracht werden, ziehen sofort Kondenswasser an. Dies erfordert spezielle Silostleerungskonstruktionen und möglicherweise Vorkonditionierungstrichter, bevor das Material überhaupt das Haupttrocknungssystem erreicht.
Identifizieren Sie die technischen Spezifikationen bereits vorhandener Trockner, Formtemperaturregler, Kühler oder Granulatoren. Das neue System muss entweder mit diesen Einheiten kommunizieren oder sie physisch umgehen. Eine nahtlose Integration erfordert die Kenntnis der genauen Kommunikationsprotokolle und des physischen Platzbedarfs der Altgeräte.
Aggregierte Durchsatz- und Entfernungsdaten bestimmen die Leistung und den Typ der erforderlichen Vakuumpumpen. Abhängig von der Belastung werden Ingenieure Drehkolbengebläse, Klauenpumpen oder regenerative Gebläse einsetzen. Untergroße Gebläse führen zu Leitungsverstopfungen, während übergroße Gebläse Energie verschwenden und Material zersetzen, indem sie es zu schnell fördern.
Drehkolbengebläse sind die Arbeitspferde für lange Distanzen und schwere Lasten. Regenerative Gebläse eignen sich für kürzere Auflagen und leichtere Materialien. Die Wahl hängt vollständig von den Berechnungen der äquivalenten Länge ab, die aus Ihren Anlagenlayoutdaten und der Schüttdichte Ihrer Harze abgeleitet werden.
Die Größe zentraler Trocknungstrichter richtet sich nach dem Durchsatz und den erforderlichen Trocknungsverweilzeiten des Materials. Wenn ein Material eine Verweilzeit von vier Stunden erfordert und die Maschine 100 Kilogramm pro Stunde verbraucht, muss der Trichter mindestens 400 Kilogramm Aktivmaterial plus Puffer fassen. Genaue Durchsatzdaten verhindern die Angabe von Trichtern, die zu klein sind, um das Harz richtig zu trocknen.
Das Systemdesign muss Daten zu Materialtransportleitungen enthalten, um die Größe der automatisierten Saugkästen zu bestimmen. Ein Abfangventil gibt das Förderrohr nach jedem Zyklus frei. Dadurch verbleibt kein Material in der Leitung, das während eines Maschinenstillstands Feuchtigkeit aufnimmt oder verstopft. Es ist eine entscheidende Komponente für die Verarbeitung stark hygroskopischer technischer Harze.
Erläutern Sie die für die zentrale Leitstelle erforderlichen Software- und Automatisierungsdaten. Bestimmen Sie, welche vorhandenen ERP- oder SCADA-Systeme in die neue SPS integriert werden müssen. Dokumentieren Sie die genauen Alarmparameter, Materialverfolgungsanforderungen und Chargenberichtsmetriken, die zur Aufrechterhaltung einer strengen Qualitätskontrolle und Rückverfolgbarkeit in der Produktion erforderlich sind.
Die Abrasivität des Materials bestimmt die Rohrauswahl. Für die Verarbeitung von glasfaserverstärktem Nylon oder kohlenstoffgefülltem Harz sind spezifische Daten erforderlich, um zwischen Standard-Edelstahl, gehärtetem Stahl oder emaillierten Rohren und Bögen zu wählen. Die Verwendung von Standardrohren für abrasive Materialien führt zu schnellem Verschleiß, häufigen Ausfällen und schwerwiegenden Systemlecks.
Ein seriöser Hersteller zentraler Versorgungssysteme führt auf der Grundlage Ihrer spezifischen Daten strenge Berechnungen der Strömungsdynamik und Druckabfallanalysen durch. Vermeiden Sie Anbieter, die standardmäßige, einheitliche Katalogangebote anbieten, ohne das Layout Ihrer Einrichtung oder die Materialspezifikationen zu überprüfen. Echte technische Lösungen von Herstellern; Makler verkaufen nur Teile.
Achten Sie bei der Übergabe Ihres Datenpakets darauf, wie der Anbieter reagiert. Wenn Ihnen sofort ein Angebot unterbreitet wird, ohne klärende Fragen zu Ihren Mahlgradverhältnissen oder Vertikalhöhen zu stellen, lassen Sie es lieber sein. Ein kompetenter Ingenieur wird Ihre Annahmen hinterfragen und um Klärung der Spitzenlastzyklen bitten.
Bewerten Sie die Fähigkeit eines Anbieters, sich an bestimmte Anlagenbeschränkungen anzupassen. Dazu gehört das Arbeiten in der Nähe niedriger Decken, die Einhaltung von Reinraumanforderungen, die Bewältigung extremer Umgebungsfeuchtigkeit oder die nahtlose Integration in ältere Maschinen. Der Hersteller muss Flexibilität in seinem technischen Ansatz unter Beweis stellen.
Bitten Sie potenzielle Hersteller um Referenzen und stellen Sie früheren Kunden hochtechnische Fragen. Erkundigen Sie sich, wie das System häufige Materialwechsel bewältigt, wie zuverlässig der automatisierte Verteiler während der Spitzenproduktion ist und ob die Vakuumpumpen den versprochenen stabilen Druck über große Entfernungen liefern.
Beurteilen Sie, ob die vorgeschlagene Systemarchitektur zukünftige Maschinenerweiterungen oder Anlagenerweiterungen zulässt. Ein gut konzipiertes System umfasst modulare Verteiler und skalierbare SPS-Software, sodass Sie neue Verarbeitungslinien hinzufügen können, ohne dass eine komplette Überholung der Vakuumpumpe oder eine komplette Neukonstruktion des Systems erforderlich ist.
Materialvermischungen in gemeinsam genutzten Linien ruinieren Produktionsläufe. Minimieren Sie dieses Risiko, indem Sie geeignete Spülzyklen implementieren, fortschrittliche automatisierte Verteilerkonstruktionen verwenden und eine physische Leitungstrennung für inkompatible Harze sicherstellen. Die SPS muss vor dem Materialwechsel strenge Clearingprotokolle durchsetzen.
Wenn Materialien zu schnell gefördert werden, zersplittern die Pellets und es entsteht Staub. Antriebe mit variabler Frequenz ermöglichen es dem System, die Luftgeschwindigkeiten an das spezifische Fördergut anzupassen. Die richtige Leitungsdimensionierung und kontrollierte Fördergeschwindigkeiten verringern die Bildung von Feinpartikeln und Engelshaar und schützen so die Qualität der Formteile.
Ungenaue Auslegungsdaten führen zu unterdimensionierten Gebläsen. Wenn Druckabfälle und vertikale Hebungen unterschätzt werden, fehlt dem System die Kraft, Material effizient zu bewegen. Dies führt zu Materialverstopfungen in den Leitungen, häufigen Systemabschaltungen und ausgehungerten Verarbeitungsmaschinen.
A: Es handelt sich um ein automatisiertes pneumatisches Fördernetzwerk, das rohe Kunststoffmaterialien mithilfe eines versiegelten, geschlossenen Vakuumkreislaufs vom Massenlager oder zentralen Trocknern direkt zu den einzelnen Verarbeitungsmaschinen transportiert.
A: Die Schüttdichte bestimmt die Salzbildungsgeschwindigkeit. Schwerere Materialien erfordern höhere Luftgeschwindigkeiten, um im Rohr schweben zu bleiben, was direkt die erforderliche Gebläseleistung und den Rohrdurchmesser bestimmt.
A: Durch die Installation eines Auffangsaugkastens direkt nach dem Trockner. Dieses Gerät reinigt die Förderleitung nach jedem Zyklus vollständig und stellt so sicher, dass kein Material im Rohr stagniert und Umgebungsfeuchtigkeit aufnimmt.
A: Das System muss immer für den momentanen Spitzenbedarf dimensioniert sein. Die Dimensionierung für den durchschnittlichen Verbrauch führt dazu, dass die Maschinen verhungern, wenn mehrere Einheiten gleichzeitig arbeiten und Material entnehmen.
A: Jede Biegung führt zu Reibung und Druckverlusten. Zu viele Bögen können das Material zersetzen, Staub erzeugen und die Belastung der Vakuumpumpen erheblich erhöhen, sodass zum Ausgleich größere Gebläse erforderlich sind.
A: Ja, aber die Empfängerdesigns unterscheiden sich. Beim Extrudieren sind kontinuierlich befüllbare Empfänger für einen gleichmäßigen Zug erforderlich, während beim Spritzgießen chargenorientierte Empfänger zum Einsatz kommen, um schnelle, zyklische Zykluszeiten zu gewährleisten.
