Ich habe Fabrikhallen betreten, in denen eine neu gelieferte Maschine stillsteht, nur weil ein Gabelstapler den Trichter nicht erreichen kann. Der Kauf von Industrieanlagen ohne Berechnung des tatsächlichen Betriebsraums führt immer wieder zu Installationsalbträumen. Sie können die Maschine ausmessen und eine Stelle auf dem Boden freimachen. Dann stellen Sie plötzlich fest, dass sich die Wartungstüren nicht öffnen lassen. Eine Hochleistungszerkleinerungseinheit ist das robuste Rückgrat der modernen Materialzerkleinerung. Es erfordert jedoch eine sorgfältige und strategische Raumplanung.
In diesem umfassenden Leitfaden werden wir den physischen Platzbedarf der Maschine selbst und den tatsächlichen Betriebsraum aufschlüsseln, der für den reibungslosen Betrieb Ihrer Anlage erforderlich ist. Von Förderbändern und Wartungsabständen bis hin zur elektrischen Infrastruktur lernen Sie den genauen Platzbedarf der Anlage kennen, um kostspielige Planungsfehler zu vermeiden.
Bei der Bewertung eines neuen Anlagenlayouts machen Betriebsteams oft einen entscheidenden Fehler. Sie betrachten nur die Grundmaße auf einem Datenblatt. Die tatsächliche Stellfläche umfasst jedoch die gesamte Betriebszone, die für den effizienten Betrieb des Systems erforderlich ist.
Darüber hinaus verdeutlichen aktuelle Branchenanalysen einen deutlichen Wandel bei den Trends bei der Anlagengestaltung. Da die Kosten für Industrieimmobilien weltweit in die Höhe schnellen, wenden sich Werksleiter zunehmend von weitläufigen Megaanlagen ab. Der Markt verändert sich zugunsten hochoptimierter und modularer Aufbauten. Diese Entwicklung bedeutet, dass moderne Zerkleinerungsgeräte einen höheren Durchsatz bei wesentlich geringerem Platzbedarf liefern müssen. Präzise Raumplanung ist heute wichtiger denn je.
Die physische Größe des Geräts hängt direkt von der Rotorlänge und der Motorleistung ab. Stellen Sie sich ein Standard-Stahlchassis vor, das auf dem Boden ruht. Bei mittelgroßen bis großen Industrieanlagen reicht dieser Sockel typischerweise von zwei mal eineinhalb Metern bis hin zu massiven vier mal drei Meter großen Rahmen.
Um eine klarere objektive Grundlage zu erhalten, berücksichtigen Sie diese typischen Abmessungen basierend auf Rotorgrößen. Eine mittelschwere Maschine benötigt normalerweise eine Stellfläche von zweieinhalb mal fast zwei Metern. Wenn man auf ein Hochleistungsmodell umsteigt, sind es etwa drei mal über zwei Meter. Ultra-Heavy-Duty-Konfigurationen verbrauchen leicht große Mengen an Stellfläche. Beachten Sie, dass diese Abmessungen nur das blanke Stahlgehäuse darstellen. Wenn die Rotorlänge zunimmt, um breitere Materialien aufzunehmen, müssen sich der Strukturrahmen und die Antriebssysteme proportional erweitern.
Die horizontale Grundfläche ist nur ein Teil der komplexen Gleichung. Ebenso wichtig ist der vertikale Abstand. Die Höhe Ihrer Decke bestimmt genau, wie Material der Maschine zugeführt werden kann und wie umfangreiche Wartungsarbeiten durchgeführt werden.

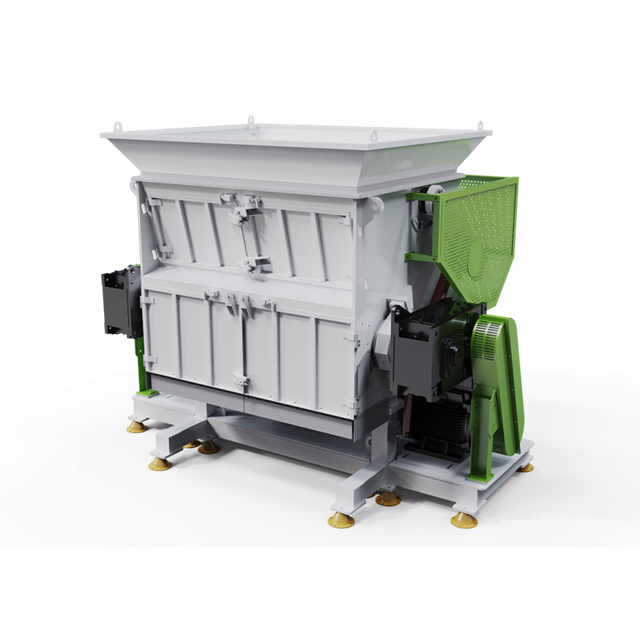

Eine Standard-Hochleistungseinheit verfügt über einen großen Einfülltrichter, der direkt über der Schneidkammer montiert ist. Je nach aggressivem Design kann dieser Trichter mehrere Meter über den Boden hinausragen. Wenn Ihr Prozess auf Überkopf-Zuführmechanismen wie mechanischen Greifern oder steilen Schrägförderern basiert, benötigen Sie zusätzlich drei bis vier Meter vertikalen Freiraum. Dadurch wird sichergestellt, dass das Material ungehindert abtropfen kann, ohne dass es zu gefährlichen Verstopfungen kommt.
Daher sind bei Großmodellen für größere Wartungsarbeiten Laufkräne oder Portale erforderlich. Das Heben eines massiven Stahlrotors mit einem Gewicht von mehreren Tonnen erfordert einen vertikalen Hubraum, der weit über die Höhe der Maschine selbst hinausgeht. Generell wird eine großzügige Deckenhöhe empfohlen, um Engpässe bei der Wartung zu vermeiden.
Für eine genaue Raumplanung ist es wichtig, die innere Anatomie der Ausrüstung zu verstehen. Spezifische interne mechanische Komponenten bestimmen die äußere Form, die Vorsprünge und die Gesamtgröße der Maschine.
Der Zufuhrhafen dient als primärer Eingangspunkt für alle unverarbeiteten Abfälle. Wenn Ihre Anlage sperrige Gegenstände wie Zwischengroßbehälter, Kunststoffrohre mit großem Durchmesser oder massive Holzpaletten verarbeitet, muss die Ausrüstung mit einem übergroßen Zufuhranschluss ausgestattet sein.
Insbesondere erfordert die Unterbringung einer größeren Einfüllöffnung einen breiteren und höheren Trichter, um zu verhindern, dass sich bei aggressivem Betrieb Brücken bilden oder das Material herausspringt. Dieser Trichter fungiert als wichtige Pufferzone. Es hält das Material fest, bevor es in den Schneidrotor geschoben wird. Dadurch vergrößert ein großvolumiger Trichter den gesamten volumetrischen Platzbedarf der Maschine erheblich. Es erfordert eine stärkere strukturelle Unterstützung und breitere Zugangsplattformen, damit die Bediener den Durchfluss überwachen können.
Im Gegensatz zu einfachen Schwerkraftmaschinen sind moderne Zerkleinerungsgeräte auf einen leistungsstarken internen hydraulischen Schieber angewiesen, um sperrige Materialien gegen die rotierende Schneidwelle zu drücken.
Dieser Hydraulikzylinder arbeitet auf einer horizontalen Achse. Damit der Stößel vollständig einfahren kann und große Gegenstände problemlos in die Schneidkammer fallen können, muss das Maschinengestell nach hinten ausgefahren werden. Die Hublänge des Hydraulikzylinders trägt direkt zur Gesamtlänge der Einheit bei. Beispielsweise benötigt eine Maschine, die für die Handhabung eines breiten Objekts ausgelegt ist, einen hydraulischen Stößel mit passender Hublänge, wodurch sich die Länge des Zufuhrkammerabschnitts effektiv verdoppelt.
Industrielle Anwendungen erfordern ein enormes Drehmoment, um unnachgiebige Materialien zu zerkleinern. Diese rohe Kraft wird von großen Elektromotoren, Hochleistungsgetrieben und Flüssigkeitskupplungen erzeugt.
Bei der Dimensionierung eines Einwellen-Zerkleinerers müssen Ingenieure seitliche Vorsprünge berücksichtigen. Hochleistungsmodelle für Mehrzweckmüll verfügen häufig über Motorkonfigurationen von 37 Kilowatt bis 132 Kilowatt. Diese massiven Antriebssysteme werden zusammen mit den dazugehörigen Untersetzungsgetrieben typischerweise seitlich oder hinten am Fahrgestell montiert. Wenn dieser seitliche Vorsprung nicht berücksichtigt wird, kann es zu einem Antriebssystem kommen, das die Gänge des Gabelstaplers blockiert oder die angrenzenden Verarbeitungslinien gefährlich beeinträchtigt.
Darüber hinaus wird ein Recycling-Schredder selten als eigenständige Einheit betrieben. Es dient als primäre Reduktionsstufe einer umfassenden Materialverarbeitungslinie. Die zur Unterstützung des Betriebs erforderlichen Zusatzgeräte beanspruchen oft deutlich mehr Stellfläche als die Schneideinheit selbst.
Das Material muss effizient in den Trichter transportiert und unmittelbar nach der Zerkleinerung abtransportiert werden. Bandförderer sind die gebräuchlichste industrielle Lösung, sie erfordern jedoch viel linearen Platz.
Da Förderer nur in bestimmten Neigungswinkeln betrieben werden können, um ein Zurückrollen des Materials zu verhindern, ist zum Erreichen eines hohen Trichters ein Förderer erforderlich, der sich erheblich ausdehnt. Ebenso muss der unter dem Fahrgestell installierte Austragsförderer ausreichend lang sein, um das verarbeitete Material in Sammelbehälter, Ballenpressen oder sekundäre Verarbeitungsgeräte zu befördern.
Hochleistungs-Industriemaschinen können nicht einfach an Standardsteckdosen angeschlossen werden. Sie werden von großen und komplexen speicherprogrammierbaren Steuerungsschränken gesteuert.
Aufgrund der starken Vibrationen und der möglichen Staubentwicklung bei diesem Prozess sollten diese hochempfindlichen Schalttafeln niemals direkt an der Maschine montiert werden. Sie benötigen eine eigene Wand- oder Bodenfläche in einer sicheren, staubfreien Zone in der Nähe. Die Einrichtungen müssen einen freien, trockenen Bereich mit ausreichend Freiraum vor den Schalttafeln bereitstellen, um die elektrischen Sicherheitsvorschriften strikt einzuhalten.
Wenn Ihr Abfallstrom versteckte Metallverunreinigungen enthält, benötigen Sie einen Überband-Magnetabscheider, der direkt über dem Austragsband aufgehängt ist. Dieser Aufbau erfordert schwere strukturelle Stützen und einen bestimmten vertikalen Abstand, um ordnungsgemäß zu funktionieren.
Bei der Verarbeitung trockener Materialien entsteht gefährlicher und brennbarer Staub. Zyklon-Staubabscheider und Luftfiltersysteme sind für die Aufrechterhaltung einer sicheren Arbeitsumgebung unbedingt erforderlich. Diese Filtereinheiten sind sperrig und erfordern normalerweise eine eigene Stellfläche. Sie befinden sich oft außerhalb der Hauptverarbeitungshalle oder in einer Ecke mit hohem Durchgang und komplexer Leitungsführung zurück zur Maschine.
Eine dicht gedrängte Anlage sieht auf dem Plan vielleicht sehr effizient aus, in Wirklichkeit führt sie jedoch zu erheblichen Betriebsverzögerungen. Anlagenmanager müssen Layoutpläne entwerfen, die Sicherheit und großzügige Wartungszonen in den Vordergrund stellen.
Zu den routinemäßigen Wartungsarbeiten gehört das Öffnen der Siebhalterung, um hartnäckige Verstopfungen zu beseitigen, das Auswechseln der Klassierungssiebe und das Drehen oder Ersetzen der Schneidmesser.
Stellen Sie sich einen Techniker vor, der versucht, ein verklemmtes schweres Stahlsieb herauszuhebeln, während es unbeholfen gegen eine Betonwand gedrückt wird. Es ist nicht nur frustrierend; es stellt ein ernstes Sicherheitsrisiko dar. Techniker benötigen ausreichend physischen Raum, um sicher manövrieren zu können. Die Zugangstüren der Maschine schwenken nach außen und erfordern ungehinderten Freiraum. Bediener müssen lange Drehmomentschlüssel, Druckluftwerkzeuge und tragbare Hebezeuge verwenden. Als Faustregel gilt die Einhaltung eines Mindestabstands von ein bis eineinhalb Metern auf allen zu bedienenden Seiten der Maschine.
Material bewegt sich nicht von selbst. Ständig sind Gabelstapler, Frontlader oder fahrerlose Transportfahrzeuge erforderlich, um unverarbeiteten Abfall auf das Zuführsystem zu schütten und volle Behälter mit zerkleinertem Output zu entfernen.
Anlagenplaner müssen den Wenderadius ihrer spezifischen Materialtransportfahrzeuge sorgfältig berechnen. Ein herkömmlicher Industriegabelstapler benötigt eine Mindestgangbreite von mehreren Metern, um sicher manövrieren, heben und kippen zu können, ohne mit dem Trichter, Hilfsförderbändern oder vorbeifahrendem Personal zusammenzustoßen.
In industriellen Umgebungen müssen strenge Arbeitsschutzvorschriften eingehalten werden. Ihr Anlagenlayout muss deutlich markierte und freie Fußgängerwege umfassen, die sicher um die schweren Maschinen herum verlaufen.
Arbeiter müssen in der Lage sein, schnell auf Not-Aus-Tasten zuzugreifen. Im Falle eines Feuers oder eines mechanischen Defekts müssen freie Fluchtwege vorhanden sein. Wenn Geräte zu nahe an einer tragenden Wand platziert werden, verstößt dies gegen diese Sicherheitsprotokolle und führt zu gefährlichen Quetschstellen für Bediener, die über den Boden gehen.
Bei der Bewertung des verfügbaren Platzes vergleichen Käufer häufig Einzelrotormodelle mit Alternativen mit Doppelrotor. Die Wahl zwischen beiden wirkt sich grundlegend sowohl auf den physischen Platzbedarf als auch auf die Komplexität der nachgelagerten Verarbeitungslinie aus.
Um die räumlichen Unterschiede zu verdeutlichen, schauen wir uns einen direkten Vergleich an, wie sich diese beiden unterschiedlichen Technologien auf Ihr Anlagenlayout auswirken.
| Funktion: | Einzelwellen-Aufbau, | Doppelwellen-Aufbau |
|---|---|---|
| Grundfläche | Mittel bis groß (erfordert längeres Fahrgestell für Hydraulikzylinder) | Mäßig (normalerweise durch Schwerkraft gespeist, kürzeres Chassis) |
| Partikelgrößenbestimmung | Präzise Größenbestimmung über internes Bodensieb | Nur grobe Primärreduktion; kein interner Bildschirm |
| Nachgelagerter Raum | Oftmals entfällt der Bedarf an sekundären Granulatoren | Erfordert sekundäre Granulatoren für eine präzise Größenbestimmung und verdoppelt die Leitungslänge |
| Beste Anwendung | Kunststoffe, Holz, Papier, Klumpen, Spülungen | Reifen, Altmetall, riesiger Sperrmüll |
Im Gegensatz zu Doppelrotorkonstruktionen sind Einrotormaschinen mit einem eingebauten Klassierungssieb ausgestattet, das unterhalb der Schneidkammer positioniert ist. Dadurch wird sichergestellt, dass das ausgetragene Material auf eine gleichmäßige und vordefinierte Größe zerkleinert wird. Da die Größenbestimmung in einem einzigen Schritt präzise gesteuert wird, können Anlagen häufig auf einen sekundären Granulator verzichten. Durch den Ausbau einer kompletten Sekundärmaschine aus der Verarbeitungslinie werden enorme Mengen an Stellfläche, Förderbandlänge und elektrischer Infrastruktur eingespart.
Der räumliche Vorteil kommt jedoch nur zum Tragen, wenn er tatsächlich zu Ihrem Material passt. Einzelrotor-Einheiten zeichnen sich durch die gleichmäßige Formatierung von Hartplastik, Holz, Papier und Textilien aus.
Doppelrotor-Zerkleinerer haben kein Klassierungssieb und sind explizit für die primäre Volumenzerkleinerung sehr sperriger und zäher Güter konzipiert. Wenn Sie eine bestimmte kleine Partikelgröße für Kunststoffe benötigen, bedeutet die Wahl eines Doppelrotor-Designs, dass Sie zusätzlichen Platz nach unten für einen Sekundärgranulator vorsehen müssen. Dadurch erhöht sich letztlich Ihr Gesamt-Fußabdruck.
Über den physischen Stahl hinaus benötigt der elektrische Herzschlag Ihres Systems seinen eigenen Platz. Die Abstimmung dieser technischen Spezifikationen mit der physischen und elektrischen Kapazität Ihrer Anlage ist ein entscheidender Schritt zur Vermeidung kostspieliger Installationsverzögerungen.
Industrielle Zerkleinerungsgeräte benötigen viel Strom, was wiederum einen speziellen Infrastrukturraum erfordert. Größere Motoren erfordern dickere Kabel, größere Leistungsschalter und manchmal spezielle Abwärtstransformatoren.
Der elektrische Raum ist ein häufig übersehener Bestandteil der Betriebsfläche. Hochleistungsmotoren erzeugen erhebliche Wärme und erfordern robuste Schaltschränke. Diese Panels müssen an einer nahegelegenen Wand oder einem speziellen Bodenständer in einer klimatisierten Zone installiert werden. Örtliche Elektrovorschriften schreiben in der Regel einen strikten Mindestabstand vor Hochspannungsschalttafeln vor, um einen sicheren Zugang für Wartungspersonal zu gewährleisten.
Die mechanische Beziehung zwischen Rotorgeschwindigkeit und Drehmoment beeinflusst auch die Gestaltung Ihrer Anlage, insbesondere in Bezug auf Materialbereitstellungsbereiche. Hochleistungsgeräte arbeiten nach dem Prinzip niedriger Drehzahl und hohem Drehmoment. Dies ermöglicht die Verarbeitung von zähen und sperrigen Materialien ohne Stillstand.
Wie wirkt sich das auf den Raum aus? Maschinen mit optimierten Drehmoment-Drehzahl-Verhältnissen verarbeiten Materialien gleichmäßiger. Dadurch wird der Bedarf an riesigen Pufferlagern für unverarbeitete Abfälle drastisch reduziert. Wenn eine Maschine aufgrund unzureichenden Drehmoments häufig blockiert, stapelt sich unverarbeitetes Material schnell auf dem Boden der Anlage und verbraucht wertvolle Quadratmeter. Durch die Auswahl einer Maschine mit den entsprechenden Drehmomentspezifikationen stellen Sie einen gleichmäßigen Materialfluss vom Bereitstellungsbereich durch die Schneidkammer und über das Austragsband sicher.
Der physische Aufbau Ihres Zerkleinerungssystems variiert je nach der genauen Art des Materials, das Sie verarbeiten, erheblich. Unterschiedliche Materialien erfordern individuell zugeschnittene Zuführmechanismen und Sicherheitsprotokolle.
Die Verarbeitung dicker und schwerer Kunststoffe wie Rohre, Polypropylenblöcke oder Spritzgussteile erfordert einen äußerst robusten Aufbau. Bei der Konfiguration einer Kunststoffzerkleinerungsmaschine für diese dichten Materialien ist der Lademechanismus der wichtigste räumliche Aspekt. Schwere Spülungen können nicht manuell geladen werden. Sie erfordern automatisierte Kipper, schwere Laufkräne oder große Gabelstapler.
Um den Platz zu maximieren, sollten Facility Manager einen linearen Fluss entwerfen. Die Zufahrtsspur des Gabelstaplers sollte deutlich markiert sein, sodass das Fahrzeug direkt zum Trichter fahren, die schweren Kunststoffe abladen und rückwärts fahren kann, ohne dass ein großer Wenderadius erforderlich ist. Da Hartplastik außerdem heftig brechen kann, ist die Installation von verstärkten Schutzgittern oder Polycarbonat-Abschirmungen rund um den Trichter unerlässlich. Dadurch kann die Betriebsfläche um einige Zentimeter vergrößert werden.
Holzabfälle stellen aufgrund ihrer ungünstigen und starren Abmessungen eine einzigartige räumliche Herausforderung dar. Für die Zuführung langer Gegenstände in eine Schneidkammer ist häufig ein speziell angefertigter länglicher Trichter erforderlich.
Wenn Ihre Deckenhöhe begrenzt ist, ist ein standardmäßiger Trichter mit Schwerkraftbeschickung möglicherweise nicht realisierbar, da die Paletten nach oben herausragen und ein erhebliches Sicherheitsrisiko darstellen könnten. In platzbeschränkten Umgebungen kann ein horizontales Zuführsystem oder ein Schrägförderer mit einem speziellen Greifmechanismus verwendet werden. Dies erfordert zwar mehr lineare Bodenfläche, verringert jedoch den erforderlichen vertikalen Freiraum drastisch. Darüber hinaus muss Ihr Grundriss eine spezielle Stellfläche für ein Zyklon-Staubabsaugsystem umfassen, um den Brandschutzbestimmungen zu entsprechen.
Gewerbliche und industrielle Abfallströme sind sehr unterschiedlich. Sie enthalten oft eine chaotische Mischung aus Textilien, Verpackungen, Leichtmetallen und Kunststoffen. Das Entwerfen eines Layouts für eine Mehrzweckanwendung erfordert maximale Flexibilität.
Für diese Art von Abfällen ist das Ausschleusungssystem ebenso platzintensiv wie die Einschleusung. Da dieser Abfall häufig versteckte Metallverunreinigungen enthält, muss das Austragsband lang genug sein, um einen Überband-Magnetabscheider aufzunehmen. Sie müssen außerdem Platz für Auffangbehälter unter dem Magneten lassen, um die abgesaugten Eisenmetalle aufzufangen. Um einen engen Raum zu optimieren, sollten Sie die Verwendung einer Z-förmigen oder L-förmigen Fördererkonfiguration in Betracht ziehen. Dadurch kann das zerkleinerte Material um tragende Säulen herum oder in angrenzende Räume geleitet werden, ohne dass eine massive, ununterbrochene gerade Linie erforderlich ist.
Eine Kapitalinvestition in industrielle Recyclinganlagen erfordert einen systematischen und analytischen Ansatz. Der Kauf einer zu kleinen Maschine führt zu betrieblichen Engpässen. Der Kauf eines zu großen Modells verschwendet wertvolle Stellfläche und Kapital.
Führen Sie vor der Durchsicht von Gerätebroschüren eine umfassende räumliche Prüfung Ihrer Einrichtung durch. Dies geht weit über die bloße Messung der Quadratmeterzahl der vorgesehenen Aufstellfläche hinaus.
Sie müssen den gesamten logistischen Weg berücksichtigen. Messen Sie die Breite und Höhe Ihrer Laderampentüren, um sicherzustellen, dass die Maschine bei der Lieferung physisch in das Gebäude gelangen kann. Identifizieren Sie die Lage von strukturellen Stützpfeilern, tief hängenden Luftkanälen und vorhandenen Versorgungsleitungen. Denken Sie daran, den dynamischen Raum zu berücksichtigen. Dazu gehören der Wenderadius Ihrer Materialtransportfahrzeuge, der Schwenkbogen von Wartungstüren und die erforderlichen Fußgängerwege.
Die physische Größe der Maschine ist direkt proportional zu ihrer Verarbeitungskapazität. Sie müssen Ihren erforderlichen Durchsatz sorgfältig mit Ihren strengen räumlichen Einschränkungen abwägen.
Wenn Sie einen hohen Durchsatz benötigen, aber nur begrenzte Stellfläche haben, müssen Sie sich möglicherweise für eine Maschine mit einem aggressiveren Rotordesign und einem Motor mit höherer Leistung entscheiden, anstatt einfach eine Maschine mit einer größeren physischen Schneidkammer zu wählen. Wenn Ihre Anlage jedoch nur über sehr begrenzte Platzverhältnisse verfügt, müssen Sie möglicherweise ein Zwei-Schicht-Betriebsmodell mit einer kleineren und kompakteren Maschine implementieren. Dies ist oft besser, als zu versuchen, das gesamte Material in einer einzigen Schicht mit einem riesigen Gerät zu verarbeiten, das Ihren Boden überfüllt.
Schließen Sie einen Kauf niemals ausschließlich auf der Grundlage der in einem Datenblatt aufgeführten statischen Maße ab. Namhafte Industrieanlagenhersteller beschäftigen Anwendungstechniker, die auf Anlagenintegration spezialisiert sind.
Sobald Sie Ihre räumlichen Prüfungs- und Durchsatzanforderungen kennen, fordern Sie beim Hersteller Layoutzeichnungen an. Mit diesen digitalen Modellen können Sie die Maschine, die Zuführbänder, die Austragssysteme und die Wartungszonen innerhalb Ihrer genauen Anlagenabmessungen visualisieren. Dieser Beratungsprozess deckt oft verborgene räumliche Konflikte auf, bevor ein einzelnes Stück Stahl geschnitten wird.
Der Kauf einer Hochleistungsausrüstung zur Materialzerkleinerung ist eine umfassende Systeminvestition und nicht nur der Kauf einer Einzelmaschine. Die Berechnung des Platzes für Förderbänder, Schalttafeln, Wartungszonen und Sicherheitswege ist ebenso wichtig wie die Berücksichtigung der Grundfläche.
Berechnen Sie Ihre gesamte Betriebsfläche immer sehr sorgfältig und berücksichtigen Sie dabei sowohl die horizontale Bodenfläche als auch den vertikalen Deckenabstand. Eine ordnungsgemäße Planung garantiert nicht nur eine reibungslose Installation, sondern auch einen jahrzehntelangen hocheffizienten und absolut sicheren Betrieb. Wenn Sie bereit sind, Ihr Anlagenlayout zu optimieren und die perfekte Maschine für Ihre spezifischen räumlichen Einschränkungen auszuwählen, erkunden Sie die fortschrittlichen und äußerst anpassungsfähigen Lösungen zur Größenreduzierung, die bei Jwell Recycling erhältlich sind. Ihr Engineering-Team kann Ihnen dabei helfen, genau die erforderliche Stellfläche und den erforderlichen Durchsatz zu finden, um die Effizienz Ihrer Anlage zu steigern.
Ja, es ist physikalisch möglich, diese Maschinen im Freien zu installieren, aber es erfordert eine umfassende Umgebungsplanung. Die Ausrüstung muss in einem wetterfesten Gehäuse oder unter einem robusten Vordach untergebracht werden, um den Motor und die Hydrauliksysteme vor Regen und Schnee zu schützen. Darüber hinaus müssen die elektrischen Schaltschränke speziell abgedichtet werden, um das Eindringen von Feuchtigkeit zu verhindern. Bei der Raumplanung für eine Außenaufstellung müssen auch geeignete Entwässerungssysteme und Rostschutz-Wartungszonen berücksichtigt werden.
Der vertikale Abstand hängt stark von Ihrer spezifischen Zuführmethode ab. Normalerweise benötigen Sie mindestens zwei bis drei Meter Freiraum über der Oberkante des Trichters. Wenn Sie einen Schrägeinlaufförderer verwenden, benötigen Sie Platz für die Förderkopfrolle und die Materialfallbahn. Wenn Sie einen Gabelstapler oder einen Frontlader verwenden, muss die Decke hoch genug sein, damit der Mast des Fahrzeugs vollständig ausgefahren und der Sammelbehälter sicher gekippt werden kann, ohne auf Deckenbeleuchtung oder Feuersprinkler zu stoßen.
Absolut. Hochleistungsindustrieanlagen erzeugen bei der Zerkleinerung dichter Materialien erhebliche kinetische Energie und Vibrationen. Sie müssen mit hochbelastbaren chemischen oder mechanischen Ankerbolzen dauerhaft auf einem Stahlbetonfundament verankert werden. Die Betonplatte muss den vom Hersteller vorgegebenen spezifischen Druckanforderungen genügen. Da die Maschine fest verschraubt werden muss, ist die Wahl des Platzes eine dauerhafte Verpflichtung. Es kann später nicht einfach verschoben werden, um sich an veränderte Anlagenlayouts anzupassen.
Während beide die Materialgröße verringern, unterscheiden sich ihre räumlichen Abmessungen aufgrund ihrer mechanischen Konstruktion erheblich. Granulatoren sind im Allgemeinen höher und horizontal kompakter, da sie zur Verarbeitung kleinerer Stücke auf Schwerkraftzufuhr und Hochgeschwindigkeitsrotoren basieren. Primärreduktionsmaschinen haben eine viel größere horizontale Grundfläche. Dies ist in erster Linie auf den internen hydraulischen Schieber zurückzuführen, der sperriges Material gegen den langsam laufenden Rotor drückt, was ein längeres Maschinengestell und eine breitere Einfüllöffnung erfordert.
Die industrielle Zerkleinerung ist von Natur aus laut und überschreitet je nach Dichte des Materials häufig sichere Dezibelwerte. In engen Räumen hallt der Lärm aggressiv von den Wänden wider und verstärkt so die akustische Gefährdung. Wenn Ihre Einrichtung klein ist, müssen Sie physischen Raum zur Lärmminderung vorsehen. Dies kann die Installation von schalldichten Akustikgehäusen direkt um die Maschine oder die Errichtung schwerer Schallschutzwände zwischen der Verarbeitungszone und dem Rest der Fabrik umfassen. Diese Barrieren erfordern zusätzliche Stellfläche und müssen bei Ihrer ursprünglichen Planung berücksichtigt werden.
Die Mindestgangbreite hängt ganz von Ihrer Materialtransportausrüstung ab. Für einen handelsüblichen Industriestapler zum Transport großer Behälter ist in der Regel eine Gangbreite von mindestens drei bis vier Metern erforderlich. Dadurch kann der Bediener vorwärts fahren, den Behälter auf Trichterhöhe anheben, das Material abladen und sicher rückwärts fahren. Wenn Ihre Einrichtung fahrerlose Transportfahrzeuge oder spezielle Frontlader verwendet, müssen Sie die Wenderadiusspezifikationen dieser genauen Fahrzeuge konsultieren und einen zusätzlichen Sicherheitspuffer von mindestens einem Meter hinzufügen.
Der Materialtyp verändert die Raumnutzung drastisch. Starre und sperrige Materialien wie Kunststoffrohre oder Holzpaletten erfordern längere Zuführbänder und breitere Trichter, um ein Verklemmen zu verhindern und die horizontale Stellfläche zu vergrößern. Umgekehrt sind für die Verarbeitung flexibler Materialien wie Folien oder Textilien möglicherweise spezielle Zwangszuführungsmechanismen und umfangreiche nachgeschaltete Staubsammelsysteme erforderlich, was den vertikalen und zusätzlichen Platzbedarf erhöht. Das Verständnis Ihres spezifischen Materialverhaltens ist der erste Schritt zu einer präzisen Raumplanung.
