Wie sollte die Förderstrecke für ein Vakuumsystem für Kunststoffpellets eingestellt werden?

Eine Fehleinschätzung der Förderstrecke ist die Hauptursache für Durchsatzengpässe, Materialverschlechterung und vorzeitigen Geräteausfall in Kunststoffverarbeitungsanlagen. Anlagenmanager unterschätzen häufig die Auswirkungen vertikaler Hebevorgänge und Rohrbögen, was zu unterdimensionierten Vakuumpumpen, zu hohen Fördergeschwindigkeiten und der Entstehung von Staub oder „Engelshaaren“ (Luftschlangen) in der Harzversorgung führt. Um den richtigen Förderabstand festzulegen, müssen Sie über lineare Messungen hinausgehen, um den „äquivalenten Abstand“ zu berechnen, die geeignete Förderphase auszuwählen und die Systemspezifikationen an die Leistung Ihres Kunststoffgranuliersystems anzupassen . Wenn man sich bei der Dimensionierung einer pneumatischen Transferleitung auf grundlegende Grundrisse verlässt, ist das mit betrieblichen Problemen verbunden. Sie müssen die Physik des Luftstroms, die Reibung der Rohrwände und die Zerbrechlichkeit des spezifischen Polymers, das bewegt wird, berücksichtigen. Ein ordnungsgemäß konstruiertes Layout gewährleistet einen kontinuierlichen Materialfluss, schützt die Pelletintegrität und maximiert die Lebensdauer Ihrer pneumatischen Komponenten.

• Lineare vs. äquivalente Distanz: Die tatsächliche Förderdistanz muss vertikale Hebungen und Bögen berücksichtigen, wobei eine einzelne 90-Grad-Biegung das Äquivalent von 20 Fuß linearem Rohrwiderstand hinzufügen kann.
• Kompromisse bei der Geschwindigkeit: Das Fördern von Kunststoffpellets über längere Distanzen in Systemen mit verdünnter Phase erfordert höhere Geschwindigkeiten, was das Risiko von Materialzersetzung und Rohrverschleiß exponentiell erhöht.
• Die Dimensionierung der Ausrüstung ist nicht verhandelbar: Die Überwindung langer Förderstrecken erfordert eine präzise Dimensionierung der Vakuumpumpe. Eine höhere Vakuumkapazität ermöglicht größere Entfernungen, ohne dass man sich ausschließlich auf schädliche Luftgeschwindigkeiten verlassen muss.

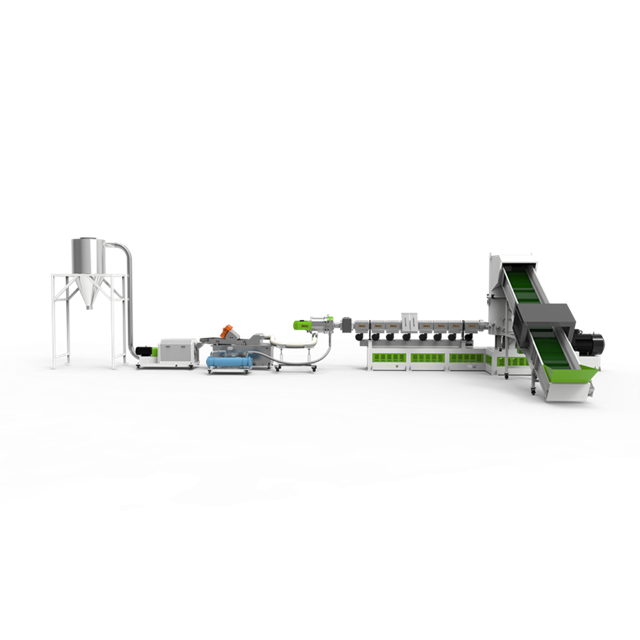

• Systemintegration: Die Bewertung der gesamten Produktionslinie – vom Extruder bis zum Silo – erfordert die Zusammenarbeit mit einem erfahrenen Hersteller von Kunststoff-Granuliermaschinen, um sicherzustellen, dass das Fördersystem zur Ausgangskapazität des Pelletierers passt.

Die Physik der Entfernung in einem Vakuumfördersystem für Kunststoffpellets

Ein Vakuumfördersystem für Kunststoffpellets arbeitet nach dem Prinzip der Unterdruckdifferenz. Eine am Zielpunkt befindliche Vakuumpumpe entfernt Luft aus dem geschlossenen Rohrnetz und erzeugt so eine Zone mit niedrigerem Druck. Der atmosphärische Druck an der Materialquelle drückt dann Luft in das System und erzeugt eine Luftströmungsgeschwindigkeit, die in der Lage ist, Schüttgüter mitzunehmen und zu transportieren. Die Pellets schweben in diesem Luftstrom und werden zum Empfänger transportiert. Allerdings ist dieser Prozess sehr empfindlich gegenüber der physikalischen Anordnung der Rohrleitungen.

Mit zunehmender Leitungslänge verringert sich die effektive Druckdifferenz durch die Reibung an den Rohrwänden. Diese Verschlechterung des Vakuums über die Entfernung bedeutet, dass Sie ein höheres Anfangsvakuumniveau benötigen, um die Zielluftgeschwindigkeiten am Aufnahmepunkt aufrechtzuerhalten. Wenn die Vakuumpumpe nicht in der Lage ist, diesen kumulativen Widerstand zu überwinden, sinkt die Luftgeschwindigkeit unter die Saltationsgeschwindigkeit – die Mindestgeschwindigkeit, die erforderlich ist, um die Pellets in der Schwebe zu halten. Wenn dies geschieht, fallen Pellets aus dem Luftstrom, ziehen am Boden des Rohrs entlang und verursachen schließlich eine vollständige Verstopfung der Leitung.

Die Kunststoffindustrie verlässt sich häufig auf die Hochgeschwindigkeits-Dünnphasenförderung über große Entfernungen, da die Anschaffungskosten für die Ausrüstung niedriger sind und die Systeme relativ einfach zu bedienen sind. In der verdünnten Phase schweben die Pellets in einem Luftstrom mit hoher Geschwindigkeit, der sich typischerweise mit einer Geschwindigkeit von 4.000 bis 6.000 Fuß pro Minute bewegt. Trotz seiner Beliebtheit führt der Transport von Material mit diesen Geschwindigkeiten über weite Strecken zu schwerwiegenden Betriebsproblemen, vor allem Staubentwicklung und Reibungserwärmung.

Es besteht ein direkter Zusammenhang zwischen zu großer Entfernung, hoher Geschwindigkeit und Materialverschlechterung. Wenn sich Kunststoffpellets mit hoher Geschwindigkeit durch lange Rohrstrecken bewegen, treffen sie ständig auf die Rohrwände und reiben an ihnen. Durch diese Reibung entsteht Wärme. Bei weicheren Polymeren oder Materialien mit niedrigeren Schmelzpunkten führt diese Reibungserwärmung dazu, dass die äußere Schicht des Pellets leicht schmilzt und an der Rohrwand verschmiert. Wenn sich diese Schlieren ansammeln und ablösen, bilden sie lange, dünne Strähnen, die als „Engelshaar“ oder Streamer bekannt sind. Gleichzeitig zersplittern die Pellets durch die ständigen Stöße und es entsteht feiner Staub. Sowohl Engelshaar als auch Feinstoffe verstopfen Filter, verstopfen Zellenradschleusen und verursachen Fehler in den fertig geformten oder extrudierten Produkten.

Über die Materialzerstörung hinaus beschleunigt die Hochgeschwindigkeitsförderung über große Entfernungen den abrasiven Verschleiß von Systemkomponenten. Die Ellbogen tragen die Hauptlast dieses Aufpralls, da das Material gezwungen wird, schnell die Richtung zu ändern. Auch Zellenradschleusen und Sammelkörper leiden unter dem ständigen Beschuss mit Hochgeschwindigkeitspellets. Abrasiver Verschleiß führt zu vorzeitigem Komponentenausfall, Vakuumlecks und kostspieligen Ausfallzeiten für Wartung und Austausch.

Berechnung der „äquivalenten Förderentfernung“ (die wahre Metrik)

Sich auf einfache lineare Grundrissmessungen zu verlassen, ist ein garantierter Weg, ein pneumatisches Fördersystem zu unterdimensionieren. Der tatsächliche Systemwiderstand muss anhand des Rahmenwerks „äquivalente Länge“ berechnet werden. Diese technische Metrik übersetzt jeden vertikalen Hub, jeden Winkel und jede Richtungsänderung in eine äquivalente Länge eines geraden, horizontalen Rohrs. Dadurch wird die Arbeitsbelastung, die die Vakuumpumpe bewältigen muss, getreu dargestellt.

Vertikale Rohrleitungen erzeugen einen massiven Multiplikatoreffekt auf den Systemwiderstand. Beim horizontalen Materialtransport muss die Luftgeschwindigkeit lediglich die Reibung des Rohrs und die Trägheit der Pellets überwinden. Bei der vertikalen Bewegung von Material muss das System jedoch ständig gegen die Schwerkraft ankämpfen. Eine technische Faustregel besagt, dass ein Fuß vertikaler Hub die gleiche Energie erfordert wie zwei Fuß horizontaler Bewegung. Daher addiert ein vertikaler Hub von 20 Fuß eine äquivalente Entfernung von 40 Fuß zu Ihrer Berechnung.

Richtungsänderungen, insbesondere Ellbogen und Beugungen, verursachen erheblichen Widerstand. Wenn Kugeln auf einen Ellbogen treffen, verlieren sie an Schwung und fallen aus der Federung. Das System muss erhebliche Energie aufwenden, um das Material nach der Biegung wieder auf Fördergeschwindigkeit zu beschleunigen. Ein einzelner standardmäßiger 90-Grad-Winkel kann den Rohrwiderstand um das Äquivalent von 20 Fuß erhöhen. Wenn Sie ein System mit 20 Fuß vertikalem Rohr, 20 Fuß horizontalem Rohr und zwei 90-Grad-Bögen haben, beträgt der lineare Abstand 40 Fuß, aber der entsprechende Abstand beträgt 100 Fuß (40 für vertikale + 20 für horizontale + 40 für Bögen).

1. Messen Sie die Gesamtlänge aller geraden horizontalen Rohrstrecken.
2. Messen Sie die Gesamtlänge aller vertikalen Rohrstrecken und multiplizieren Sie sie mit 2.
3. Zählen Sie die Anzahl der 90-Grad-Bögen und multiplizieren Sie sie mit 20.
4. Zählen Sie die Anzahl der 45-Grad-Bögen und multiplizieren Sie sie mit 10.
5. Addieren Sie alle diese Werte, um die gesamte äquivalente Förderstrecke zu ermitteln.

Auch die Reihenfolge dieser Komponenten ist wichtig. Dies wird als pneumatische Layoutstrategie bezeichnet. Vertikallifte sollten immer so nah wie möglich an der Materialaufgabestelle positioniert werden. Wenn Sie am Ende einer langen horizontalen Strecke einen Vertikallift anbringen, hat sich die Luftgeschwindigkeit aufgrund der Reibung bereits verringert. Die plötzliche Anforderung, die Schwerkraft am Ende der Leitung zu überwinden, führt zu einem Abfall der Endgeschwindigkeit und damit zu einer sofortigen Verstopfung der Leitung. Durch das Hochschieben des Materials zu Beginn des Laufs wird sichergestellt, dass das System über eine maximale Druckdifferenz verfügt, um den Hub bewältigen zu können.

Die Minimierung des äquivalenten Abstands erfordert praktische Layout-Strategien. Verwenden Sie Krümmungen mit großem Radius statt scharfer Standardbögen. Durch einen großen Kehrradius kann das Material seine Richtung allmählicher ändern, wodurch die Aufprallreibung und der Druckabfall verringert werden. Minimieren Sie allgemeine Richtungsänderungen, indem Sie die Rohre so direkt wie möglich verlegen, auch wenn es erforderlich ist, sie an der Decke aufzuhängen, anstatt den Wänden der Anlage zu folgen.

Bewertung von Förderphasen und Druckmodi für längere Distanzen

Die Auswahl der richtigen Förderphase ist bei großen äquivalenten Distanzen von entscheidender Bedeutung. Die Förderung in verdünnter Phase eignet sich am besten für kurze bis mittlere äquivalente Entfernungen, bei denen eine hohe Geschwindigkeit die Integrität der Pellets nicht beeinträchtigt. Bei diesen Anwendungen ist die Reibung beherrschbar und das Degradationsrisiko bleibt gering. Allerdings werden seine Grenzen bei langen Läufen deutlich. Die hohe Reibung, die über mehrere hundert Meter Rohr entsteht, führt zu einem unzumutbaren Ausmaß an Materialverschlechterung und Komponentenverschleiß.

Bei extremen Distanzen bieten Dichtstrom- und Wellenförderung überlegene Leistung. Diese Systeme bewegen Kunststoffpellets in langsamen Wellen oder festen Kugeln, anstatt sie in einem Hochgeschwindigkeitsluftstrom zu schweben. Dichtstromsysteme können Material effektiv über Entfernungen von bis zu 1.000 Fuß transportieren und dabei Geschwindigkeiten unter 1.000 Fuß pro Minute aufrechterhalten. Durch diese langsame Bewegung wird die Reibung drastisch reduziert.

Zu den wertbeeinflussenden Faktoren für Dichtstromsysteme gehört ein höherer Anfangsinvestitionsaufwand, da sie spezielle Druckbehälter, präzise Lufteinblassteuerungen und robustere Rohrleitungen erfordern. Diese Vorabkosten werden jedoch durch deutlich geringere Wartungskosten ausgeglichen. Dichtstromsysteme erzeugen kein Engelshaar, reduzieren die Staubentwicklung drastisch und verlängern die Lebensdauer von Rohrbögen und Ventilen. Durch die Staubreduzierung sinken auch die Anforderungen und die Wartungshäufigkeit von Filteranlagen.

Bei der Bewertung von Druckmodi müssen Sie Vakuumsysteme (Unterdrucksysteme) mit Überdrucksystemen vergleichen. Ein Vakuumsystem eignet sich ideal zum Absaugen von Material von mehreren Aufnahmepunkten zu einem einzigen Ziel. Es ist sauber, da eventuelle Lecks Luft nach innen ziehen, anstatt Staub in die Anlage zu blasen. Allerdings sind Vakuumsysteme durch den atmosphärischen Druck begrenzt; Sie können maximal ein Vakuum von 14,7 psi erzeugen. Dadurch wird ihre effektive Förderstrecke begrenzt.

Für den Transport von Materialien mit hoher Tonnage über extrem große Entfernungen oder zu mehreren Zielsilos ist ein Überdrucksystem erforderlich. Überdrucksysteme verwenden Gebläse oder Kompressoren, um das Material zu drücken, was viel höhere Druckunterschiede ermöglicht (bis zu 15 psi für Gebläse und bis zu 100 psi für Kompressoren in dichter Phase). Dadurch sind sie in der Lage, enorme äquivalente Entfernungen zu überwinden, wenn auch oft mit höheren Fördergeschwindigkeiten, wenn sie in einem verdünnten Phasenaufbau eingesetzt werden.

Dimensionierung von Geräten zur Überwindung von Entfernungsbeschränkungen

Die Überwindung von Abstandsbeschränkungen erfordert eine präzise Dimensionierung der Ausrüstung, angefangen bei der Vakuumpumpe. Die Modernisierung der Vakuumpumpe zur Erzielung einer höheren Vakuumausbeute ist häufig die primäre Methode, um längere Förderstrecken und höhere Durchsätze zu erreichen, ohne den Rohrdurchmesser zu vergrößern. Eine größere Pumpe erzeugt eine größere Druckdifferenz, sodass das System die erforderliche Salzbildungsgeschwindigkeit über eine längere äquivalente Distanz aufrechterhalten kann.

Es besteht eine strenge mathematische Beziehung zwischen Rohrdurchmesser, Luftvolumen (CFM) und Materialtragfähigkeit über die Entfernung. Wenn Sie den Rohrdurchmesser vergrößern, um mehr Material zu bewegen, müssen Sie den CFM der Vakuumpumpe exponentiell erhöhen, um die gleiche Luftgeschwindigkeit aufrechtzuerhalten. Wenn Sie umgekehrt versuchen, zu viel Material über eine lange Distanz durch ein kleines Rohr zu drücken, übersteigt der Druckabfall die Kapazität der Pumpe, was zu einer verstopften Leitung führt. Die richtige Dimensionierung erfordert die Berechnung des genauen CFM, der zur Aufrechterhaltung der Geschwindigkeit erforderlich ist, basierend auf dem spezifischen äquivalenten Abstand und der Schüttdichte der Kunststoffpellets.

Die Integration mit der vorgeschalteten Ausrüstung ist von entscheidender Bedeutung. Sie müssen die Zuggeschwindigkeit des Fördersystems an die kontinuierliche Leistung der Pelletierlinie anpassen. Wenn das Fördersystem für die entsprechende Distanz zu klein dimensioniert ist, kann es die Pellets nicht so schnell transportieren, wie der Extruder sie produziert. Dies führt zu vorgelagerten Staus, überfüllten Auffangbehältern und erzwungenen Abschaltungen der Extrusionslinie. Umgekehrt führt ein übergroßes System, das aus einem begrenzten Vorrat zieht, zu einer Systemverknappung, was zu unregelmäßiger Förderung, erhöhter Geschwindigkeit und starker Materialverschlechterung führt.

Beschaffung und Implementierung: Bewertung Ihres Lieferanten für Kunststoffpelletisierungsmaschinen

Wenn Sie eine neue Transferleitung aufrüsten oder installieren, müssen Sie beurteilen, ob ein Lieferant von Kunststoffgranuliermaschinen über das interne Know-how in der Pneumatiktechnik verfügt, um äquivalente Abstände und Systemdruckverluste genau zu berechnen. Viele Gerätehersteller verkaufen einfach handelsübliche Lader auf der Grundlage linearer Entfernungstabellen. Dieser Ansatz ist bei komplexen Layouts gefährlich. Sie benötigen einen Partner, der detaillierte Berechnungen durchführt und dabei Schüttdichte, Partikelgröße und die spezifische Streckenführung Ihrer Anlage berücksichtigt.

Der Kauf vorgefertigter, standardisierter Vakuumlader für komplexe Transporte über große Entfernungen birgt erhebliche Betriebsrisiken. Typischerweise sind diese Einheiten für kurze, gerade Strecken neben der Maschine ausgelegt. Wenn man sie auf einen 200-Fuß-äquivalenten Distanzlauf mit mehreren Ellbogen anwendet, führt dies zum sofortigen Scheitern. Maßgeschneiderte Systeme, die von einem spezialisierten Hersteller entwickelt wurden, stellen sicher, dass Pumpe, Rohrleitungen und Empfänger perfekt auf den spezifischen Widerstand Ihrer Anlage abgestimmt sind.

Fordern Sie immer eine Materialflussprüfung im Labor eines Lieferanten an, bevor Sie einen Kauf abschließen. Senden Sie eine Probe Ihres spezifischen Polymers und lassen Sie es durch eine Testschleife laufen, die Ihren berechneten äquivalenten Abstand nachahmt. Mit diesem Validierungsschritt können Sie die Abbaugrenzen überprüfen, die Bildung von Engelshaaren überprüfen und bestätigen, dass die vorgeschlagene Pelletgeschwindigkeit Ihr Material nicht beschädigt. Wenn ein Anbieter sich weigert, Flow-Tests durchzuführen, betrachten Sie dies als ein großes Warnsignal.

Implementierungsrisiken und Minderungsstrategien

Das häufigste Implementierungsrisiko besteht in der Verstopfung und Überspannung der Leitungen, die direkt durch zu niedrig berechnete äquivalente Entfernungen verursacht werden. Wenn der Widerstand höher als erwartet ist, sinkt die Luftgeschwindigkeit am Ende der Leitung unter den Salzpunkt. Pellets fallen aus der Suspension, sammeln sich im Rohr an und blockieren schließlich den Durchfluss vollständig. Ein Druckstoß tritt auf, wenn das System eine Verstopfung teilweise beseitigt und einen massiven Materialschwall mit hoher Geschwindigkeit in den Empfänger schickt, der die Ausrüstung beschädigen kann.

Um Verstopfungen und Druckstöße zu vermeiden, installieren Sie am Entnahmepunkt Leitungsfreigabeventile. Mithilfe dieser Ventile kann das System die Leitung vor dem Abschalten mit sauberer Luft spülen und so verhindern, dass sich Material in den Rohren absetzt. Installieren Sie außerdem Frequenzumrichter (VFDs) an den Vakuumpumpen. Mit VFDs können Sie die Luftgeschwindigkeit basierend auf dem Leitungswiderstand in Echtzeit anpassen und so einen optimalen Durchfluss gewährleisten, ohne das Material zu schnell zu beschleunigen.

Eine Filterverstopfung ist ein weiteres erhebliches Risiko. Erhöhter Staub, der durch Langstreckenreibung entsteht, kann Standard-Empfängerfilter schnell überfordern. Wenn Filter verstopfen, verliert das System an Saugkraft und die Förderung stoppt. Um dies abzumildern, legen Sie bei Langstreckenläufen übergroße Filterbereiche fest. Implementieren Sie automatische Pulse-Jet-Reinigungssysteme, die die Filter während des Betriebs kontinuierlich mit Druckluftstößen reinigen und so Staubansammlungen verhindern.

Reibung über lange Rohrstrecken führt zu erheblichen Gefahren durch statische Elektrizität. Kunststoffpellets sind hochisolierend und laden sich beim Reiben an den Rohrwänden statisch auf. Dies kann zum Anhaften von Material an den Rohren, unregelmäßigem Durchfluss und in schweren Fällen zu gefährlichen statischen Entladungen führen. Minimieren Sie dieses Risiko, indem Sie eine ordnungsgemäße Erdung aller Rohrverbindungen und Komponenten sicherstellen. Verwenden Sie spezielle leitfähige Rohrleitungen oder installieren Sie statische Eliminatoren in der Leitung, um die Ladung während des Materialflusses zu neutralisieren.

Abschluss

Überprüfen Sie sofort Ihr aktuelles Anlagenlayout, um den tatsächlichen äquivalenten Abstand Ihrer Pneumatikleitungen zu berechnen und dabei jeden vertikalen Hub und jeden Winkel zu berücksichtigen. Überprüfen Sie Ihre vorhandenen Harzversorgungs- und Empfängerfilter auf Anzeichen von Engelshaar oder übermäßigem Staub, die auf Geschwindigkeitsprobleme hinweisen. Wenden Sie sich an einen spezialisierten Ingenieur für pneumatische Förderung, um eine Druckabfallanalyse durchzuführen, bevor Sie Vakuumpumpengrößen kaufen oder aufrüsten.

FAQ

F: Wie berechnet man den äquivalenten Abstand in einem pneumatischen Fördersystem?

A: Der äquivalente Abstand wird durch Addition der linearen horizontalen Rohrleitungen, der linearen vertikalen Rohrleitungen multipliziert mit dem Faktor zwei für den Schwerkraftwiderstand und der äquivalenten Länge aller Bögen berechnet. Ein standardmäßiger 90-Grad-Winkel fügt der Gesamtberechnung normalerweise einen äquivalenten Widerstand von 20 Fuß hinzu.

F: Was ist Engelshaar bei der Kunststoffförderung?

A: Unter Engelshaar versteht man lange, dünne Kunststoffstränge, die sich bilden, wenn Pellets aufgrund der Reibung an Rohrwänden leicht schmelzen. Dies geschieht beim Hochgeschwindigkeitstransport über weite Strecken und führt dazu, dass der geschmolzene Kunststoff verschmiert und sich in Streifen ablöst.

F: Warum ist die Förderung verdünnter Phase über große Entfernungen problematisch?

A: Die Dünnphasenförderung beruht auf einer hohen Luftgeschwindigkeit, um die Pellets zu suspendieren. Über große Distanzen erhöht diese anhaltend hohe Geschwindigkeit die Reibung exponentiell, was zu starker Materialverschlechterung, übermäßiger Staubentwicklung und schnellem abrasivem Verschleiß an Rohrbögen führt.

F: Wie wirken sich vertikale Rohrleitungen auf die Förderstrecke aus?

A: Vertikale Rohrleitungen erfordern im Vergleich zu horizontalen Leitungen deutlich mehr Energie, um die Schwerkraft zu überwinden. In technischen Berechnungen wird normalerweise berechnet, dass eine vertikale Leitung den doppelten Widerstand aufweist wie eine äquivalente horizontale Leitung, was sich drastisch auf die Pumpendimensionierung auswirkt.

F: Was ist der Vorteil der Wellenförderung?

A: Bei der Wellenförderung werden die Pellets langsam in dichten, kompakten Wellen bewegt, anstatt sie mit hoher Geschwindigkeit schweben zu lassen. Dadurch wird die Reibung erheblich reduziert, die Bildung von Engelshaaren vollständig verhindert und der abrasive Verschleiß der Systemkomponenten über extreme Distanzen minimiert.

F: Wie verbessern Frequenzumrichter (VFDs) die Vakuumförderung?

A: Mit VFDs können Bediener die Drehzahl des Vakuumpumpenmotors präzise steuern. Dies ermöglicht Echtzeitanpassungen der Luftgeschwindigkeit auf der Grundlage des Leitungswiderstands, wodurch eine Materialverschlechterung durch zu hohe Geschwindigkeiten verhindert und gleichzeitig genügend Kraft sichergestellt wird, um ein Verstopfen der Leitung zu verhindern.
