Was ist eine Kunststoffpelletierlinie?

Einführung

Wie werden aus Plastikmüll wiederverwendbare Pellets? Eine Kunststoffgranulierungslinie macht diese Transformation möglich.

Es schmilzt, filtert, schneidet und kühlt vorbereiteten Kunststoff zu gleichmäßigen Pellets. In diesem Leitfaden erfahren Sie, wie es funktioniert, welche Hauptkomponenten es hat, welche gängigen Typen es gibt und wie Sie das richtige System auswählen.

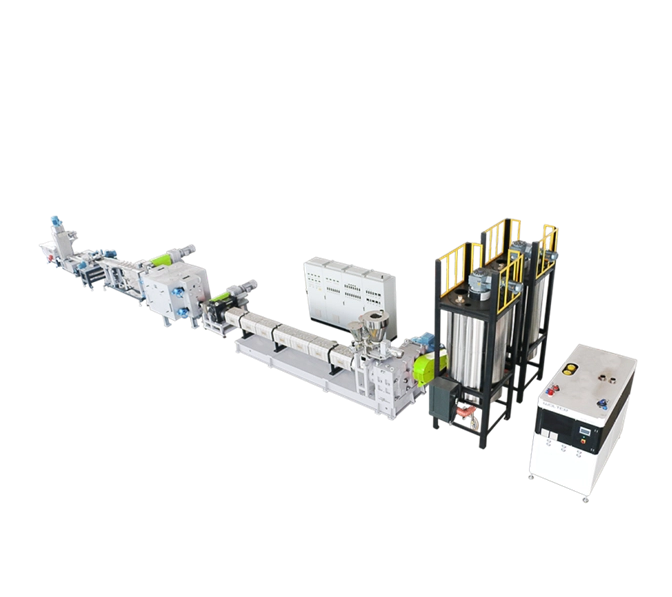

Was ist eine Kunststoffpelletierlinie?

Eine Kunststoffgranulierlinie ist ein extrusionsbasiertes Produktionssystem. Es wandelt thermoplastische Materialien in relativ gleichmäßige Kunststoffpellets um.

Der Input kann Neupolymere oder recycelte Kunststoffe umfassen. Es können auch formulierte Compounds verarbeitet werden, die Füllstoffe, Pigmente oder Additive enthalten.

Die genaue Konfiguration ändert sich je nach Ausgangsmaterial und endgültigen Pelletanforderungen.

Definition einer Kunststoffpelletierlinie

Ein typisches Kunststoffgranulierungssystem beginnt mit der Zuführung des vorbereiteten Materials in einen Extruder. Die Schnecke bewegt das Material durch beheizte Zylinderzonen.

In diesem Stadium schmilzt das Material und wird homogener. Durch die Filtration können feste Verunreinigungen aus recyceltem Material entfernt werden. Durch die Entgasung können bei Bedarf Feuchtigkeit und flüchtige Substanzen entfernt werden.

Anschließend durchläuft die Schmelze eine Düse. Eine Pelletiereinheit wandelt es in kleine Pellets um. Kühl- und Trocknungssysteme bereiten die Pellets für die Lagerung oder Weiterverarbeitung vor.

Eine Kunststoff-Granuliermaschine kann eine Hauptmaschine beschreiben. Eine komplette Linie umfasst in der Regel mehrere aufeinander abgestimmte Maschinen.

Eine Zeile kann beispielsweise Folgendes enthalten:

• Ausrüstung zur Materialzuführung

• Kompaktor oder Zwangszubringer

• Schneckenextruder

• Schmelzefiltrationssystem

• Vakuumentgasungssystem

• Extrusionsdüse

• Pelletschneidesystem

• Kühl- und Trocknungsgeräte

• Förder- und Lagerausrüstung

• Elektrische und SPS-Steuerungen

Dieses integrierte Design unterscheidet eine Produktionslinie von einem einzelnen Granulator.

Was produziert eine Kunststoffpelletieranlage?

Das Endprodukt sind Kunststoffpellets oder -granulate.

Gute Pellets sollten einigermaßen einheitliche Abmessungen und Zusammensetzung haben. Ihre genaue Form hängt von der gewählten Pelletierungstechnologie ab.

Zu den gängigen Produkten gehören:

Die Pelletspezifikationen hängen von den Anforderungen der nachgelagerten Fertigung ab. Es gibt keine einzelne Pelletspezifikation, die für jede Anwendung geeignet ist.

Welche Rohstoffe können pelletiert werden?

Eine richtig konfigurierte Linie kann viele thermoplastische Materialien verarbeiten.

Häufige Beispiele sind:

• PP

• HDPE

• LDPE

• LLDPE

• PS

• ABS

• PA

• PC

• HAUSTIER

• PVC-Verbindungen

Es kann Folien, Beutel, Flocken, festes Mahlgut oder Granulat verarbeiten. Compoundiersysteme können auch Formulierungen verarbeiten, die CaCO₃, Talk, Pigmente oder andere Zusatzstoffe enthalten.

Man kann jedoch nicht davon ausgehen, dass eine Maschine jedes Material gleich gut verarbeiten kann.

Polymerviskosität, Feuchtigkeit, Verunreinigung, thermische Empfindlichkeit und Schüttdichte beeinflussen alle die Maschinenkonfiguration.

Kunststoff-Recycling-Pelletierung vs. Kunststoff-Compoundierung

Recycling-Pelletierung und Compoundierung verfolgen unterschiedliche Ziele.

Eine Kunststoff-Recycling-Granulieranlage wandelt in erster Linie wiedergewonnene Kunststoffe in wiederverwendbare Pellets um. Der Schwerpunkt des Prozesses liegt häufig auf stabiler Zuführung, Filtration, Entgasung und Kontaminationsmanagement.

Die Aufzinsung hat einen anderen Zweck. Es kombiniert Polymere und andere Inhaltsstoffe zu einer kontrollierten Formulierung.

Zu diesen Zutaten können gehören:

• Mineralische Füllstoffe

• Pigmente

• Stabilisatoren

• Verarbeitungshilfsmittel

• Flammschutzmittel

• Verstärkungsmaterialien

Die Doppelschneckenextrusion wird häufig mit anspruchsvollen Compoundierungsanwendungen in Verbindung gebracht, da sie eine starke Mischung und Dispersion bietet.

Warum ist Pelletieren notwendig?

Unregelmäßiger Plastikmüll lässt sich nur schwer gleichmäßig zuführen. Folien, Flocken, Pulver und Reste können sehr unterschiedliche Schüttdichten haben.

Durch die Pelletierung entsteht ein besser handhabbares Zwischenmaterial.

Es kann mehrere praktische Vorteile bieten:

• Stabilere Nachspeisung

• Einfachere Handhabung und Lagerung

• Bessere Materialgleichmäßigkeit

• Kontrollierte Schmelzefiltration

• Entfernung bestimmter flüchtiger Bestandteile

• Einfacherer Transport und einfachere Verpackung

• Vorhersehbarere nachgelagerte Verarbeitung

Für Recycler kann die Pelletierung auch aufbereitete Abfälle in einen vermarktbaren Sekundärrohstoff umwandeln.

Wo werden Kunststoffpellets verwendet?

Pellets können in vielen konventionellen Kunststoffprozessen eingesetzt werden.

Zu den typischen Downstream-Anwendungen gehören:

• Spritzguss

• Blasformen

• Folienextrusion

• Rohrextrusion

• Profilextrusion

• Plattenextrusion

• Kabelextrusion

• Sonstige thermoplastische Verarbeitung

Die endgültige Anwendung bestimmt die erforderliche Pelletqualität.

Tipp: B2B-Käufer sollten ihr Einsatzmaterial und die endgültige Pelletanwendung definieren, bevor sie Pelletiermaschinen vergleichen.

Wie funktioniert eine Kunststoffpelletierlinie?

Der Prozess der Kunststoffgranulierung erfolgt in mehreren miteinander verbundenen Schritten.

Ein vereinfachter Prozess ist:

Materialvorbereitung → Zuführung → Schmelzen → Mischen → Filtration → Entgasung → Extrusion → Schneiden → Kühlen → Trocknen → Sammeln

Jede Stufe beeinflusst die endgültige Pelletstabilität.

Schritt 1 – Fütterung und Materialvorbereitung

Der vorbereitete Kunststoff gelangt zunächst in das Zuführsystem.

Starre Flocken können häufig durch einen herkömmlichen Trichter fließen. Leichte Filme lassen sich viel schwieriger gleichmäßig einziehen.

Folienrecyclinglinien können daher Kompaktoren oder Zwangszuführungen verwenden. Sie erhöhen die Materialdichte und stabilisieren den Vorschub.

Eine gleichmäßige Zufuhr ist wichtig, da eine instabile Eingabe die Extruderausgabe beeinträchtigen kann.

Schritt 2 – Schmelzen, Plastifizieren und Mischen

Die Schnecke rotiert in einem temperaturgeregelten Zylinder.

Es transportiert das Material vorwärts, während Hitze und Scherung es erweichen. Das Polymer wird nach und nach zu einer kontinuierlichen Schmelze.

Die Schraubengeometrie beeinflusst:

• Conveying

• Kompression

• Schmelzen

• Mischen

• Verweilzeit

Die Temperatureinstellungen müssen zum verarbeiteten Polymer passen. Zu hohe Temperaturen können zu einer Verschlechterung führen. Eine unzureichende Erwärmung kann zu einer instabilen Plastifizierung führen.

Schritt 3 – Entgasung und Schmelzfiltration

Recycelte Kunststoffe können Feuchtigkeit, Tinten, Rückstände oder andere Verunreinigungen enthalten.

Ein Filtersystem fängt feste Verunreinigungen vor der Pelletbildung ein. Siebwechsler ermöglichen es dem Bediener, Filtermedien bei Bedarf auszutauschen.

Die Entgasung erfüllt noch eine weitere Funktion. Vakuumentlüftungen können Feuchtigkeit und bestimmte flüchtige Substanzen aus der Schmelze entfernen.

Diese Systeme werden besonders wichtig, wenn die Qualität der recycelten Rohstoffe schwankt.

Schritt 4 – Extrusion und Pelletschneiden

Die homogene Schmelze tritt durch eine Düse aus.

Die Schneidmethode hängt vom gewählten Kunststoffgranuliersystem ab . Einige Systeme erzeugen vor dem Schneiden kontinuierliche Stränge. Andere schneiden das Polymer direkt an der Düsenfläche.

Stabiler Schmelzedruck und stabile Temperatur unterstützen eine gleichmäßige Pelletbildung.

Schritt 5 – Abkühlen, Trocknen und Pelletsammlung

Frische Pellets bleiben nach dem Schneiden heiß.

Sie müssen vor der Lagerung oder Verpackung gekühlt werden. Wasser oder Luft können diese Funktion übernehmen.

Nasssysteme erfordern außerdem eine effektive Entwässerung und Trocknung. Die fertigen Pellets werden dann in ein Silo oder einen Lagerbehälter transportiert.

Hinweis: Ein stabiler Pelletierungsprozess hängt von der gesamten Linie ab, nicht nur vom Extruder.

Was sind die Hauptkomponenten einer Kunststoffpelletieranlage?

Eine komplette Linie vereint mehrere Maschinen zu einem kontrollierten Prozess.

Zuführ- und Verdichtungssystem

Das Zuführsystem versorgt den Extruder mit Material.

Zu den möglichen Konfigurationen gehören:

• Hopper-Feeder

• Schneckenförderer

• Zwangszuführungen

• Kompaktoren

Die Materialform bestimmt das passende Design.

Lose PP- oder PE-Folien haben eine geringe Schüttdichte. Es kann innerhalb eines herkömmlichen Trichters eine Brücke bilden. Ein Kompaktor kann dieses Material vor der Extrusion verdichten.

Hartes Mahlgut verhält sich anders. Oft ist eine einfachere Fütterungsanordnung erforderlich.

Kunststoffextruder, Schnecke und Zylinder

Der Extruder ist die zentrale Verarbeitungseinheit.

Seine Schnecke transportiert und plastifiziert das Polymer. Das Fass enthält kontrollierte Heizzonen.

Wichtige technische Variablen sind:

• Schraubendurchmesser

• L/D-Verhältnis

• Schneckengeschwindigkeit

• Motorleistung

• Heizleistung

• Temperaturzonen

• Schraubengeometrie

Diese Parameter beeinflussen den Durchsatz und die Plastifizierungsleistung.

Schmelzfiltrations- und Entgasungssystem

Bei recycelten Materialien ist die Filtration besonders wichtig.

Ein Siebwechsler entfernt feste Verunreinigungen aus der Polymerschmelze. Unterschiedliche Designs bieten unterschiedliche Filterbereiche und Siebwechselmethoden.

Durch die Entgasung werden unerwünschte Gase aus der Schmelze entfernt.

Der erforderliche Wert hängt von Feuchtigkeit, Druckfarben, Verschmutzung und Materialhistorie ab.

Pelletierungs-, Kühl- und Kontrollgeräte

Der nachgeschaltete Abschnitt wandelt die gefilterte Schmelze in fertige Pellets um.

Es kann Folgendes umfassen:

• Pelletschneider

• Kühltank

• Wasserringsystem

• Entwässerungseinheit

• Zentrifugaltrockner

• Gebläse

• Förderrohr

• Lagersilo

• SPS-Steuerungssystem

Die Automatisierung hilft dabei, diese Einheiten zu synchronisieren.

Tipp: Vergleichen Sie komplette Gerätekonfigurationen und nicht nur Motorleistung oder Nennleistung in kg/h.

Welche Arten von Kunststoffgranulierungssystemen gibt es?

Verschiedene Technologien zum Pelletschneiden eignen sich für unterschiedliche Polymere und Produktionsziele.

Strangpelletierung

Beim Stranggranulieren handelt es sich um einen unkomplizierten Prozess.

Geschmolzenes Polymer passiert eine Düse und bildet kontinuierliche Stränge. Die Stränge kühlen ab, bevor sie in einen Pelletschneider gelangen.

Diese Technologie ist weithin bekannt und relativ einfach zu bedienen.

Eine stabile Strangbildung bleibt jedoch wichtig. Gebrochene Stränge können die Produktion unterbrechen.

Wasserring-Pelletierung

Wasserringsysteme schneiden das Polymer nahe der Düsenfläche.

Rotierende Klingen formen Pellets, während Wasser sie kühlt und transportiert. Anschließend trennt eine Entwässerungseinheit die Pellets.

Das kompakte Layout kann für viele Recyclinganwendungen nützlich sein.

Unterwasserpelletierung

Unterwassersysteme schneiden Pellets in einer Wasserkammer.

Wasser kühlt die neu gebildeten Pellets sofort ab. Der Prozess kann eine stabile Pelletbildung bei höheren Produktionsmengen unterstützen.

Allerdings ist die Ausstattung im Allgemeinen anspruchsvoller.

Heißschnitt- und Luftkühlungspelletierung

Bei einigen Materialien kommen Heißschnittsysteme mit anschließender Luftkühlung zum Einsatz.

Dieser Ansatz vermeidet ein herkömmliches Wasserbad. Dies kann nützlich sein, wenn das Materialverhalten oder Verarbeitungsanforderungen eine Wasserkühlung unerwünscht machen.

Die richtige Schneidtechnologie hängt von den Polymereigenschaften und den Pelletanforderungen ab.

Einschnecken- oder Doppelschnecken-Pelletieranlagen für Kunststoffe

Die Schraubenkonfiguration ist eine der wichtigsten Ausrüstungsentscheidungen.

Wann kommt eine Einschnecken-Pelletieranlage zum Einsatz?

Einschneckenextruder sorgen für eine unkomplizierte Polymerförderung und -schmelzung.

Sie werden häufig für viele Recyclinganwendungen in Betracht gezogen, insbesondere für relativ homogene Thermoplaste.

Typische Anwendungen sind PP- und PE-Recycling.

Ihr einfacherer mechanischer Aufbau kann auch die Komplexität der Bedienung verringern.

Wann kommt eine Doppelschnecken-Pelletieranlage zum Einsatz?

Doppelschneckenextruder bieten stärkere Mischfähigkeiten.

Sie werden häufig verwendet, wenn der Prozess ein kontrolliertes Mischen und Dispergieren erfordert.

Typische Anwendungen sind:

• Farbmasterbatch

• Füllstoff-Masterbatch

• Polymermodifikation

• CaCO₃-gefüllte Verbindungen

• Mit Talk gefüllte Verbindungen

• Additivmischung

• Technische Kunststoffverbindungen

Kommerzielle Doppelschneckensysteme werden für Materialien wie PA, HDPE, LDPE, LLDPE, PE und PP sowie Calciumcarbonat, Talk und Masterbatch-Formulierungen angeboten.

Wie unterscheiden sich ihre Verarbeitungsfähigkeiten?

Keine der Konfigurationen ist allgemein besser.

Die richtige Wahl hängt vom Bearbeitungsziel ab.

Tipp: Wählen Sie das Schneckensystem nach dem Materialverhalten und nicht nur nach dem Maschinenpreis.

Welche Kunststoffe kann eine Kunststoffpelletieranlage verarbeiten?

Die Materialverträglichkeit hängt von der Gerätekonfiguration ab.

PP- und PE-Recycling

PP und PE sind gängige Pelletiermaterialien.

Zu den typischen Rohstoffen gehören:

• Verpackungsfolien

• Einkaufstaschen

• Gewebte Taschen

• Agrarfilm

• HDPE-Behälter

• LDPE-Folie

• LLDPE-Folie

• Starre PP-Reste

Kommerzielle Granulationssysteme werden speziell für PE-Folien- und PP-Abfälle vermarktet und nutzen Extrusion und Schneiden, um gewonnene Materialien in Pellets umzuwandeln.

Folienmaterialien erfordern häufig eine Zwangszufuhr oder Verdichtung, da ihre Schüttdichte gering ist.

PVC und andere Spezialmaterialien

PVC erfordert ein sorgfältigeres Wärmemanagement.

Aufgrund des Verarbeitungsfensters ist die Temperaturkontrolle besonders wichtig. Schneckendesign und Verweilzeit erfordern ebenfalls sorgfältige Überlegungen.

Die komplette Konfiguration sollte daher zur spezifischen PVC-Rezeptur passen.

Technische Kunststoffe

Technische Kunststoffe können auch pelletiert werden.

Beispiele hierfür sind:

• ABS

• PA

• PC

• PS

• HAUSTIER

Einige Materialien müssen vor der Extrusion getrocknet werden. Andere erfordern spezielle Schneckenelemente oder eine stärkere Entgasung.

Die Materialeigenschaften sollten sich immer an der Spezifikation der Ausrüstung orientieren.

Füllstoffe und Masterbatch-Materialien

Compoundieranlagen können Polymere verarbeiten, die Füll- und Zusatzstoffe enthalten.

Typische Materialien sind CaCO₃, Talk, Pigmente und funktionelle Additive.

Diese Anwendungen erfordern eine gute Verteilung und kontrollierte Zufuhr. Aus diesem Grund wird häufig die Doppelschneckenextrusion gewählt.

Hinweis: Die breite Materialliste eines Lieferanten garantiert nicht die gleiche Leistung für jedes Polymer.

Welche Vorteile bietet der Einsatz einer Kunststoffpelletieranlage?

Die Pelletierung schafft Wert, indem sie vorbereiteten Kunststoff in einen standardisierten Produktionsrohstoff umwandelt.

Umwandlung von Plastikmüll in wiederverwendbaren Rohstoff

Geeigneter Plastikmüll kann wiederaufbereitet statt entsorgt werden.

Die Linie schmilzt, filtert und formt das Material zu Pellets um. Diese Pellets können dann wieder geeigneten Herstellungsprozessen zugeführt werden.

Damit ist das Pelletieren ein wichtiger Schritt im mechanischen Kunststoffrecycling.

Verbesserung der Konsistenz und Verarbeitbarkeit der Pellets

Gleichbleibende Pellets lassen sich leichter dosieren als unregelmäßige Schrotte.

Eine kontrollierte Extrusion verbessert zudem die Homogenisierung des Materials. Durch die Filtration werden viele feste Verunreinigungen aus der Schmelze entfernt.

Dadurch entsteht ein stabilerer Ausgangsstoff für nachgeschaltete Maschinen.

Steigerung der Produktionseffizienz durch Automatisierung

Moderne Produktionslinien können eine automatische Steuerung über mehrere Stufen hinweg integrieren.

Die Automatisierung kann Folgendes umfassen:

• Materialzuführung

• Fasstemperatur

• Schneckengeschwindigkeit

• Schmelzdruck

• Pelletschneiden

• Kühlung

• Conveying

Dies reduziert manuelle Eingriffe und unterstützt eine stabile Produktion.

Unterstützung der Kunststoffherstellung im geschlossenen Kreislauf

Hersteller können manchmal geeignete interne Produktionsabfälle recyceln.

Nach ordnungsgemäßer Aufbereitung und Pelletierung gelangt der Schrott wieder in die Verarbeitung.

Dies kann Materialverluste reduzieren und eine geschlossene Produktion unterstützen.

Der recycelte Inhalt muss jedoch weiterhin den Anforderungen des Endprodukts genügen.

So wählen Sie die richtige Kunststoffpelletierlinie aus

Die Maschinenauswahl sollte beim Material beginnen, nicht beim Maschinenkatalog.

Beginnen Sie mit Ihrem Kunststoffmaterial

Identifizieren Sie zunächst das Ausgangsmaterial eindeutig.

Fragen:

• Welches Polymer wird verarbeitet?

• Handelt es sich um Folie, Flocken, Pulver oder starren Abfall?

• Ist das Material gewaschen?

• Wie hoch ist der Feuchtigkeitsgehalt?

• Wie viel Kontamination verbleibt?

• Enthält es Füllstoffe?

• Ist es bedruckt oder laminiert?

Diese Details beeinflussen fast jede wichtige Ausrüstungsentscheidung.

Bestimmen Sie die erforderliche Produktionskapazität

Die Kapazität wird normalerweise in Kilogramm pro Stunde ausgedrückt.

Größere Maschinen sorgen nicht automatisch für eine bessere Wirtschaftlichkeit.

Eine passende Zeile sollte zu Folgendem passen:

• Verfügbares Rohmaterial

• Arbeitszeit

• Erforderliche Jahresleistung

• Nachgelagerte Nachfrage

• Speicherkapazität

• Versorgungsunternehmen

Als Referenz listet eine kommerzielle Recyclinglinie Konfigurationen von 150 und 300 kg/h auf. Solche Zahlen sind gerätespezifisch und sollten nicht als universeller Ausgabestandard betrachtet werden

Abschluss

Eine Kunststoffpelletieranlage verwandelt Kunststoffmaterialien in gleichmäßige, wiederverwendbare Pellets. Das richtige System hängt vom Ausgangsmaterial, der Kapazität, dem Schneckendesign und der Pelletierungsmethode ab.

JWELL – Kunststoffrecyclingmaschine & Schredder & Extrusionslinie

JWELL bietet Kunststoffrecycling- und Pelletierungslösungen für unterschiedliche Verarbeitungsanforderungen. Seine integrierte Ausrüstung hilft Herstellern, den Materialtransport, die Produktionsstabilität und die Recyclingeffizienz zu verbessern und gleichzeitig einen größeren Wert aus Kunststoffressourcen zu schaffen.

FAQ

F: Was ist eine Kunststoffpelletierlinie?

A: Eine Kunststoffpelletieranlage wandelt vorbereiteten Kunststoff in gleichmäßige Pellets für das Recycling oder die Herstellung um.

F: Wie funktioniert eine Kunststoffgranulierungslinie?

A: Eine Kunststoffgranulierungslinie nutzt Zuführung, Extrusion, Filtration, Schneiden, Kühlen und Trocknen.

F: Warum eine Kunststoffpelletierlinie verwenden?

A: Eine Kunststoffpelletierlinie verbessert die Materialkonsistenz, die Handhabung, die Recyclingeffizienz und die Weiterverarbeitung.

F: Wie viel kostet eine Kunststoffgranulierungslinie?

A: Die Preise für Kunststoffgranulieranlagen hängen von der Kapazität, dem Schneckendesign, der Automatisierung, der Filtration und der Pelletiermethode ab.

F: Einschnecken- oder Doppelschnecken-Granulierlinie?

A: Einschneckensysteme eignen sich für das allgemeine Recycling, während Doppelschneckensysteme eine stärkere Durchmischung für die Compoundierung ermöglichen.

F: Warum sind Kunststoffpellets uneben?

A: Ungleichmäßige Pellets können durch instabile Zufuhr, Schmelzetemperatur, Druck, Kühlung oder Schneideinstellungen verursacht werden.
