Anzahl Durchsuchen:0 Autor:Site Editor veröffentlichen Zeit: 2026-08-14 Herkunft:Powered
Anlagenmanager und Betreiber von Recyclinganlagen stehen häufig vor einem frustrierenden betrieblichen Engpass. Sie investieren erhebliches Kapital in leistungsstarke Recyclinganlagen. Während der Installationsphase stellten sie jedoch fest, dass die Fabrikhalle nicht ausreichend für die Unterbringung ausgelegt war. Der Transport schwerer Industriemaschinen nach ihrem ursprünglichen Standort ist nicht nur kostspielig. Es stört Produktionspläne und beeinträchtigt die strukturelle Integrität der Ausrüstung.
Ein effizientes Granulationssystem leistet deutlich mehr, als nur Kunststoffabfälle in handhabbares Mahlgut zu zerkleinern. Es fungiert als Herzstück einer Recyclinglinie. Um mit maximaler Kapazität zu funktionieren, ist ein strategischer physischer Fußabdruck erforderlich. In diesem Bereich müssen eine kontinuierliche Materialzufuhr, eine ausreichende Motorbelüftung, eine routinemäßige Klingenwartung und strenge Arbeitssicherheitsprotokolle gewährleistet sein. Ohne präzise Raumplanung leiden selbst die fortschrittlichsten Geräte unter einem verringerten Durchsatz und häufiger mechanischer Überhitzung.
Dieser umfassende Leitfaden bietet einen objektiven Leitfaden für die Anlagenplanung. Im Folgenden untersuchen wir die genauen Quadratmeterzahlen, Betriebsabstände und Best Practices für die Anordnung, die Sie bewerten müssen, bevor Sie eine neue Kunststoffzerkleinerungsmaschine in Ihre Produktionsumgebung integrieren.
Wichtige Erkenntnisse für Anlagenplaner
Bevor wir uns mit konkreten Messungen befassen, müssen wir eine große räumliche Verschiebung im Recyclingsektor anerkennen. Die Prämien für Industrieimmobilien steigen weltweit stark an. Folglich entfernen sich Werksleiter von weitläufigen, unorganisierten Grundrissen. Der aktuelle technische Trend geht stark in Richtung vertikal integrierter Systeme und modularer zweistufiger Verarbeitung. Die Anlagen maximieren den Durchsatz pro Quadratmeter, indem sie den Überkopfraum für Silos nutzen und kompakte L-förmige Förderbandübergänge implementieren. Dieser Ansatz gleicht die Nachfrage nach höherer Kapazität mit der strikten Einhaltung moderner Arbeitssicherheitsvorschriften aus.
Der Einsatz industrieller Zerkleinerungsgeräte erfordert mehr als nur die Suche nach einer leeren Ecke in der Fabrikhalle. Die umgebende räumliche Umgebung hat direkten Einfluss auf die mechanische Langlebigkeit und die Arbeitssicherheit.
Industrielle Zerkleinerungsanlagen sind auf drehmomentstarke Elektromotoren angewiesen. Diese reichen je nach Anwendung oft von 30 kW bis weit über 110 kW. Hochleistungsmotoren erzeugen im Dauerbetrieb enorme Wärmeenergie. Wenn eine Maschine in einen engen Raum geschoben oder bündig an einer Strukturwand positioniert wird, wird die Umgebungsluftzirkulation stark eingeschränkt.
Dieser Mangel an Belüftung verhindert eine ordnungsgemäße Wärmeableitung. Wenn die Umgebungstemperatur um das Motorgehäuse herum ansteigt, steigt das Risiko einer thermischen Überlastung exponentiell. Um die Statorwicklungen zu schützen, muss das System häufig vorzeitig abgeschaltet werden. Großzügige räumliche Freiräume sorgen für eine kontinuierliche passive Luftkühlung. Folglich arbeitet der Motor bequem innerhalb seiner festgelegten Temperaturparameter. Über die Temperaturkontrolle hinaus führen beengte Platzverhältnisse unweigerlich zu Engpässen bei der Materialzuführung. Stellen Sie sich einen Gabelstaplerfahrer vor, der Schwierigkeiten hat, eine Standard-Materialkiste in einen engen Gang zu manövrieren. Die daraus resultierende Leerlaufzeit reduziert Ihren berechneten Stundendurchsatz direkt.
Die Sicherheitsvorschriften am Arbeitsplatz schreiben freie und ungehinderte Wege rund um bewegliche Maschinen vor. Die Einhaltung arbeitsmedizinischer Standards ist bei der Installation hochkinetischer Geräte nicht verhandelbar.
Quetschstellen, rotierende Antriebsriemen und die damit verbundene Gefahr eines Materialrückschlags erfordern klar gekennzeichnete Sicherheitszonen. Bediener müssen sofortigen Zugang zu Notausgangswegen haben, ohne über bereitgestellte Materialbehälter zu stolpern. Darüber hinaus benötigt das Wartungspersonal bei einem schweren Stau in der Schneidkammer ausreichend seitlichen Freiraum, um die Sperr- und Markierungsvorgänge sicher durchführen zu können. Sie benötigen einen stabilen Untergrund, um schwere Zugangsklappen aus Stahl zu öffnen und Druckluftwerkzeuge sicher bedienen zu können.
Bei der Auswertung von Ausrüstungsspezifikationsblättern machen Beschaffungsteams häufig einen kritischen Fehler. Sie nutzen die genauen Abmessungen der Maschine als ihren Platzbedarf für die Anlage. Um eine Verarbeitungsfläche zu optimieren, müssen Sie zwischen der statischen Grundfläche und der dynamischen betrieblichen Grundfläche unterscheiden.
Der statische Fußabdruck bezieht sich auf die physischen Abmessungen der Maschine. Dies stellt die absolut minimale Bodenfläche dar, die das Gehäuse einnimmt, wenn es ausgeschaltet und vollständig isoliert ist.
Zum Vergleich: Ein kompakter Granulator, der für Spritzgießanwendungen neben der Presse konzipiert ist, verfügt möglicherweise über eine statische Grundfläche von lediglich 1,5 x 1,5 Metern. Im krassen Gegensatz dazu sind zentralisierte Industrieeinheiten weitaus größer. Hochleistungsmaschinen für die Verarbeitung dickwandiger Kunststoffe überschreiten problemlos eine statische Grundfläche von 4,0 mal 5,0 Metern. Diese wiegen mehrere Tonnen und erfordern Fundamente aus Stahlbeton.
Der dynamische Footprint umfasst die statische Maschine sowie die umgebenden Raumzonen, die für den kontinuierlichen Betrieb der Verarbeitungslinie erforderlich sind. Zu diesem wichtigen Bereich gehören Wenderadien für Gabelstapler, ergonomische Stehzonen für Bediener und temporäre Bereitstellungsbereiche für Sammelbehälter.
Bei bewährten technischen Verfahren wird dringend empfohlen, an den Einspeise- und Entladepunkten einen Betriebsfreiraum von mindestens 1,5 Metern einzuhalten. Wenn das Rohmaterial über Standard-Industriepaletten ankommt, benötigt der Gabelstapler einen bestimmten Anfahrwinkel. Dies gewährleistet eine sichere Lastlieferung an den Zuführmechanismus, ohne mit dem Fahrgestell zu kollidieren oder in der Nähe befindliche Bodenarbeiter zu gefährden.
| Faustregel für | die Raumfahrtkategorie, | technische Definition , Planung |
|---|---|---|
| Statischer Fußabdruck | Grundmaße des Maschinenchassis. | Verwenden Sie die Datenblattabmessungen plus Fundamentpuffer. |
| Wartungsfreigabe | Seitlicher Raum für Werkzeugzugriff und Bildschirmwechsel. | Mindestens 1,5 Meter auf allen aktiven Serviceseiten. |
| Futterzone | Bereich für Förderbänder, Gabelstapler und Bereitstellungsbehälter. | Variiert je nach Materiallänge; Halten Sie einen Wenderadius von 3 Metern ein. |
| Vertikaler Abstand | Überkopfraum für hydraulische Trichter und Kräne. | Maschinenhöhe plus mindestens 2 Meter zum Heben. |
Keine zwei Recyclinganlagen sind identisch. Die tatsächlich für eine effiziente Einrichtung erforderliche Quadratmeterzahl schwankt je nach Betriebsvariablen und Konfigurationsoptionen erheblich.
Es besteht ein direkter und unvermeidbarer Zusammenhang zwischen der Durchsatzkapazität und der physischen Größe. Eine Maschine, die für die Verarbeitung von 300 Kilogramm pro Stunde ausgelegt ist, verfügt über eine relativ kompakte Schneidkammer und einen schmalen Einfüllschacht. Umgekehrt erfordert die Skalierung auf eine Einheit, die 2000 Kilogramm pro Stunde bewältigt, einen massiven Rotor. Außerdem sind eine deutlich breitere Schneidkammer und ein voluminöser Trichter erforderlich, um Materialbrücken zu vermeiden. Wenn die Kapazität zunimmt, muss natürlich die Austragsfläche vergrößert werden, um die schiere Menge an Mahlgut aufzunehmen, die das Klassifizierungssieb verlässt.
Die spezielle Methode zum Einbringen von Rohkunststoff in die Schneidkammer verändert Ihren gewünschten Grundriss drastisch.
Die Beschickung der Maschine von Hand oder über einen direkten Gabelstapler erfordert weniger dauerhaft verschraubte Infrastruktur. Es erfordert jedoch einen viel größeren dynamischen Fußabdruck für die Materialbereitstellung. Arbeiter benötigen eigenen Platz für Rohstoffbehälter, Sortiertische und sichere Standplattformen.
Andererseits optimiert die Integration eines automatisierten Steigförderbandes den Arbeitsaufwand und garantiert eine konstante Vorschubgeschwindigkeit. Allerdings erhöht es den linearen Platzbedarf exponentiell. Um zu verhindern, dass Plastikmüll nach hinten fällt, arbeitet ein Schrägförderer normalerweise mit einem maximalen Winkel von 25 bis 30 Grad. Wenn der Aufnahmetrichter 2,5 Meter über dem Boden steht, erfordert eine Neigung von 30 Grad allein für das Förderband mehr als 4,3 Meter horizontale Bodenfläche.
Sobald das Material granuliert ist, muss es schnell evakuiert werden. Direkt unter der Maschine platzierte, durch Schwerkraft gespeiste Sammelbehälter sparen Platz auf dem Boden, erfordern jedoch einen ständigen manuellen Austausch. Dies führt unweigerlich zu Produktionsausfällen.
Hocheffiziente Anlagen nutzen pneumatische Gebläse und Zyklonsilos, um das Mahlgut automatisch aus der Schneidkammer zu transportieren. Während das Gebläse selbst möglicherweise nur einen zusätzlichen Quadratmeter neben dem Chassis benötigt, benötigen das zugehörige Zyklonsilo und die Absackstation erheblichen vertikalen Platz. Diese erreichen oft eine Höhe von mehr als 4 bis 5 Metern und müssen bei der nachgelagerten architektonischen Gestaltung berücksichtigt werden.
Geräteausfallzeiten sind eine kritische Kennzahl im Facility Management. Wenn kein Platz für die routinemäßige Wartung bereitgestellt wird, kann ein standardmäßiger zweistündiger Klingenaustausch zu einem ganztägigen Betriebsalbtraum werden.
Routinemäßige Wartungsaufgaben erfordern einen erheblichen physischen Zugang. Bei der Wartung eines Hochleistungs-Kunststoffbrechers benötigen Mechaniker ausreichend Handlungsspielraum. Der Einfülltrichter ist meist viel zu schwer, um ihn manuell zu bewegen, und muss über integrierte Hydraulikzylinder nach hinten gekippt werden. Diese mechanische Aktion erfordert einen erheblichen vertikalen Freiraum, um die Kammer vollständig zu öffnen.
Darüber hinaus benötigen Techniker seitlich um die Maschine Platz, um schwere pneumatische Schlagschrauber, Drehmomentwerkzeuge und Hebezeuge sicher bedienen zu können. Wenn ein Mechaniker ein schweres Werkzeug umständlich balancieren muss, weil eine tragende Wand nur wenige Zentimeter entfernt ist, wird der Wartungsprozess ergonomisch gefährlich und äußerst ineffizient.
Die industrielle Zerkleinerung erzeugt enorme kinetische Energie. Dies führt zu starkem Lärm und Hitze. Um die Grenzwerte für die Lärmbelastung am Arbeitsplatz einzuhalten, installieren Einrichtungen häufig Schallschutzgehäuse um die Geräte herum. Durch diese Konstruktionen vergrößert sich die Stellfläche der Maschine auf jeder Seite problemlos um 0,5 bis 1,0 Meter.
Darüber hinaus muss zwischen dem Motorgehäuse und eventuellen Anlagenwänden ein zwingender Abstand eingehalten werden. Dadurch können Kühlventilatoren frische Umgebungsluft ansaugen. Eine Maschine, die bündig an einer Ecke steht, recycelt ihre eigene verbrauchte Heißluft. Dies führt zu einer schnellen Überhitzung und einem katastrophalen Stromausfall.
Um die richtige Ausrüstung auszuwählen, muss das architektonische Design der Maschine an die räumlichen Gegebenheiten Ihrer Anlage und die spezifischen Materialströme angepasst werden. Unterschiedliche Strukturprofile erfordern völlig unterschiedliche Layoutstrategien. Wir können spezifische technische Lösungen untersuchen, um diese Anforderungen zu verstehen.

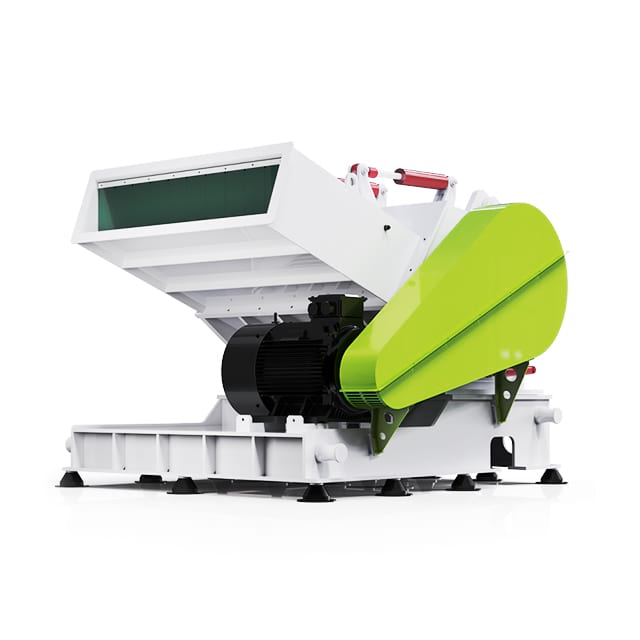

Bestimmte Materialströme erfordern ganz spezifische Zuführgeometrien. Beispielsweise verfügt ein spezieller Kunststoffbrecher, der für breite thermogeformte Bleche, Autotürverkleidungen oder große Tablettplatten entwickelt wurde, über eine horizontal verbreiterte Einfüllöffnung. Die DYPS-T-Serie wurde speziell für die Bearbeitung dieser breiten Profile entwickelt, ohne dass ein vorheriges Schneiden erforderlich ist.
Da der Trichter erheblich breiter ist als bei Standardmodellen, benötigen diese Spezialeinheiten eine viel größere horizontale Bodenfläche. Facility Manager müssen sicherstellen, dass der Bereitstellungsbereich direkt vor der Maschine breit genug ist, um diese großen, unhandlichen Platten ohne Hindernisse manövrieren zu können.
Die Verarbeitung von dickwandigen PVC- oder PE-Rohren stellt besondere räumliche Herausforderungen dar. Das Zerkleinern langer extrudierter Profile erfordert einen enormen linearen Vorschubraum. Die DYPS-G-Serie wurde speziell für schwere Rohre entwickelt und verfügt über eine robuste Brechkammer, die Rohre mit Durchmessern von 160 mm bis 1200 mm verarbeiten kann.
Der Bereitstellungsbereich vor dem Einfüllstutzen muss gleich oder größer als die maximale Länge der zu verarbeitenden Rohre sein. Wenn eine Anlage beabsichtigt, 6 Meter lange Rohre zu verarbeiten, muss sie direkt vor der Maschine mindestens 6 bis 7 Meter völlig freien, ungehinderten linearen Raum vorsehen, um eine sichere, horizontale Zuführung zu ermöglichen.
Das strategische Anlagenlayout geht über die bloße Unterbringung von Maschinen in einem Raum hinaus. Dabei geht es darum, den effizientesten Weg für den Materialtransport von der Laderampe zur endgültigen Verpackungsstation zu entwickeln.
Die architektonische Form Ihres Gebäudes sollte die Anordnung Ihrer Verarbeitungslinie bestimmen. Lineare Grundrisse eignen sich am besten für lange, schmale Industriegebäude. Das Rohmaterial wird an einem Ende zugeführt, durchläuft direkt die Zerkleinerungs- und Zerkleinerungsstufen und tritt am anderen Ende als fertiges Produkt wieder aus. Dies minimiert den Materialquerfluss, erfordert jedoch eine erhebliche Gebäudelänge.
U-förmige Grundrisse sind optimal für quadratische oder breite Gebäude. Der Materialverarbeitungspfad krümmt sich in sich selbst zurück. Dies zentralisiert den Gabelstaplerverkehr und optimiert die Lagerlogistik, indem Versand und Wareneingang in genau derselben Zone bleiben.
Industrielles Recycling ist ein schnell wachsender Sektor. Best Practices im Ingenieurwesen empfehlen, bei der anfänglichen Layoutplanung einen räumlichen Puffer von 10 bis 15 Prozent einzuplanen. Dieser nicht zugewiesene Platz stellt sicher, dass Ihre Einrichtung zukünftige Upgrades aufnehmen kann. Möglicherweise installieren Sie Motoren mit höherer Kapazität, integrieren fortschrittliche automatische Sortierförderer oder fügen sekundäre Schallschutzgehäuse hinzu. Ein räumlicher Puffer ermöglicht diese Upgrades, ohne dass ein kompletter Abriss der bestehenden Verarbeitungslinie erforderlich ist.
Eine effiziente Kunststoffrecyclinglinie ist nur so robust wie die Umgebung, in der sie betrieben wird. Eine ordnungsgemäße Raumplanung verhindert kostspielige Betriebsengpässe, verringert die Überhitzung des Motors und eliminiert schwerwiegende Sicherheitsrisiken. Indem Sie über das Basis-Spezifikationsblatt hinausblicken und Ihren dynamischen 3D-Raum genau vermessen, stellen Sie einen reibungslosen und profitablen Betrieb sicher. Dazu gehört die Berechnung von Deckenhöhen und Gabelstapler-Wenderadien.
Bevor wir eine Kapitalinvestition tätigen, empfehlen wir Käufern dringend, sich mit Ausrüstungsexperten zu beraten, um individuelle CAD-Layouts zu erhalten. Das Ingenieurteam von Jwell bietet professionelle Raumanalysen, um Ihnen dabei zu helfen, die perfekte Maschine zu finden, die speziell auf Ihre individuellen Raum- und Durchsatzanforderungen zugeschnitten ist. Entdecken Sie das gesamte Lösungsspektrum von Jwell zum Bau einer hocheffizienten, zukunftssicheren Recyclinganlage.
Im Allgemeinen wird für die Grundbelüftung und routinemäßige Wartung ein Mindestabstand von 1 Meter empfohlen. Allerdings sind 1,5 Meter der ideale Standard für große Industrieanlagen, um einen sicheren Zugang für Techniker und eine optimale Motorkühlung zu gewährleisten.
Absolut. Bei vielen Hochleistungsmaschinen muss der Trichter zur Messerwartung über hydraulische Systeme nach oben geöffnet werden. Darüber hinaus benötigen große Anlagen häufig Platz über der Decke für Portalkräne, um bei größeren Überholungen schwere Rotoren aus der Schneidkammer zu heben.
Durch das Entfernen automatischer Steigungsförderer wird zwar physischer linearer Platz gespart, Sie müssen jedoch den dynamischen Bereitstellungsbereich berücksichtigen, der für Arbeiter, Sortiertische und Materialbehälter benötigt wird. In vielen Fällen nehmen manuelle Zuführzonen genauso viel Funktionsraum ein wie eine Förderanlage.
Die Rohrbearbeitung erfordert einen ausgedehnten linearen Raum direkt vor der Einfüllöffnung. Dieser freie Bereich muss gleich oder geringfügig größer als die maximale Länge der Rohre sein, die Sie bearbeiten möchten, um ein sicheres, horizontales Einführen zu ermöglichen.
Die statische Stellfläche ist die physische Stellfläche, die die Maschine im ausgeschalteten Zustand einnimmt. Die dynamische Grundfläche umfasst den statischen Raum sowie die Betriebszonen, die für die Materialverladung, den Wartungszugang, die Arbeitssicherheit und die Manövrierfähigkeit des Gabelstaplers erforderlich sind.
Eine schlechte Belüftung speichert die Wärme um den drehmomentstarken Elektromotor herum. Dieser Mangel an Luftstrom führt dazu, dass der Motor seine thermischen Grenzen überschreitet und automatische Abschaltungen auslöst, um Schäden an der Statorwicklung zu verhindern. Dadurch wird Ihre Produktionslinie direkt angehalten und der Gesamtdurchsatz verringert.
