Layout der Kunststoffrecyclinganlage vom Rohstoff bis zum fertigen Produkt

Die Rentabilität einer Kunststoffrecyclinganlage hängt von der anfänglichen Entwurfsphase der Anlage ab, nicht nur von der gekauften Ausrüstung. Betreiber konzentrieren sich häufig stark auf einzelne Maschinenspezifikationen und vernachlässigen dabei den räumlichen und logistischen Rahmen, der sie verbindet. Eine fragmentierte Planung führt zu räumlichen Engpässen, übermäßigem Energieverbrauch, Kreuzkontaminationen und ineffizientem Materialhandling zwischen den Verarbeitungsstufen. Um einen widerstandsfähigen Betrieb aufzubauen, müssen Anlageningenieure einen systematischen Rahmen für die Gestaltung eines kontinuierlichen, skalierbaren Layouts einer Kunststoffrecyclinganlage übernehmen . Ein ausgereifter Grundriss integriert Sortier-, Wasch- und Extrusionssysteme logisch und mindert gleichzeitig die täglichen Betriebsrisiken. Durch die Abbildung des Materialflusses, der Versorgungsleitungen und der Wartungszugangskorridore vom ersten Tag an sorgen Werksleiter für maximale Betriebszeit und eine gleichbleibende Qualität des Endprodukts.

• Linearer oder U-förmiger Fluss: Die Dynamik des Materialflusses bestimmt die Effizienz des Platzbedarfs. Die Wahl des richtigen Layouts verhindert logistische Engpässe zwischen der Aufnahme verschmutzter Rohstoffe und der Ausgabe sauberer Pellets.
• Modularität ist entscheidend: Zukunftssicherheit erfordert die Bereitstellung räumlicher Puffer für die Aufrüstung einzelner Komponenten, insbesondere innerhalb der Kunststoffwaschanlage und der Extrusionsphasen.
• Versorgungsintegration: Wasseraufbereitung und Stromverteilung müssen gleichzeitig mit der Geräteplatzierung geplant werden, um kostspielige Nachrüstungen zu vermeiden.
• Lieferantenabstimmung: Die Partnerschaft mit einem umfassenden Hersteller und Extrusionsspezialisten für Kunststoffwaschanlagen schon früh in der Entwurfsphase gewährleistet eine nahtlose mechanische und Softwareintegration.

Definieren Sie Erfolgskriterien für das Layout Ihrer Kunststoffrecyclinganlage

Ein erfolgreicher Anlagenentwurf basiert eher auf harten mathematischen Realitäten als auf groben Schätzungen. Die Hauptbeschränkung besteht immer darin, den angestrebten Durchsatz gegen den verfügbaren Platzbedarf abzuwägen. Die Verarbeitung von 10.000 Tonnen pro Jahr erfordert eine völlig andere räumliche Strategie als eine 50.000-Tonnen-Megaanlage. Sie müssen die genaue Quadratmeterzahl berechnen, die nicht nur für aktive Verarbeitungsmaschinen, sondern auch für die Bereitstellung von Rohmaterialien, die Zwischenpufferung und die Lagerung von Fertigwaren erforderlich ist. Wir beginnen immer damit, die physikalischen Abmessungen der größten Komponenten abzubilden und arbeiten dann rückwärts zu den kleineren Hilfseinheiten.

Die Variabilität der Rohstoffe bestimmt maßgeblich die Komplexität des Layouts. Eine Anlage, die gebrauchte PET-Flaschen aus kommunalen Materialrückgewinnungsanlagen (MRFs) verarbeitet, ist mit hohen Kontaminationswerten konfrontiert. Dies erfordert eine umfangreiche Sortierung und aggressive Reibwaschzonen. Umgekehrt nutzt eine Anlage, die hochkonsistente postindustrielle LDPE-Folienabfallströme verarbeitet, eine kürzere, optimiertere Verarbeitungslinie. Die physische Länge Ihrer Verarbeitungslinie vergrößert sich direkt proportional zum Verschmutzungsgrad Ihres Eingangsmaterials. Sie müssen diese Variablen schon früh in der Entwurfsphase berücksichtigen.

Bei der Layoutgestaltung müssen strenge Feed-Spezifikationen im Mittelpunkt stehen. Unabhängig davon, ob Sie Material für die mechanische Pelletierung oder fortgeschrittene Pyrolysevorgänge vorbereiten, muss das System zuverlässig die strengen Branchengrenzwerte für Feuchtigkeitsgehalt, PVC-Grenzwerte und Metallverunreinigungen einhalten. Wenn Ihr Layout nicht über die erforderliche Stellfläche für eine ausreichende thermische Trocknung oder sekundäre Wirbelstromabscheider verfügt, können Sie diese Spezifikationen nicht erfüllen. Wir sehen, dass viele Betriebe Schwierigkeiten haben, weil sie den Platzbedarf für die Sekundärsortierung unterschätzt haben.

Ordnen Sie Ihr Layout ausgehend von Ihren gewünschten Ausgabespezifikationen rückwärts zu. Die Herstellung von rPET-Flocken in Lebensmittelqualität erfordert eine Reinraumtrennung und fortschrittliche optische Sortierstufen. Die Herstellung extrusionsfertiger Compound-Pellets oder roher Nudeln für Kunststoffhersteller erfordert speziellen Platz für die Schmelzefiltration und Homogenisierungssilos. Das Endprodukt bestimmt die Notwendigkeit fortgeschrittener Dekontaminationsschritte. Sie können einen Reinraum nicht ohne massive Störungen in eine schmutzige Anlage umwandeln.

Um sicherzustellen, dass Ihr Layout alle Erfolgskriterien erfüllt, befolgen Sie diese spezifischen Planungsschritte:

1. Berechnen Sie die insgesamt erforderliche Quadratmeterzahl auf der Grundlage eines 3D-Modells der vorgeschlagenen Maschine.
2. Reservieren Sie 20 % zusätzliche Grundfläche für zukünftige Geräteaufrüstungen und Wartungszugang.
3. Legen Sie bestimmte Zonen für die Rohstoffannahme, die aktive Verarbeitung und die Lagerung der Fertigprodukte fest.
4. Kartieren Sie alle Versorgungsanschlüsse, einschließlich Hochspannungsschalttafeln und Wasserversorgungsleitungen, bevor Sie Beton gießen.

Stufe 1: Rohstoffannahme, Logistik und Vorbehandlung

Die Einzugszone gibt das Betriebstempo für die gesamte Anlage vor. Schwere Transportfahrzeuge erfordern große Wenderadien, Wägebrücken aus Stahlbeton und ausgewiesene Entladestellen. Sie müssen unterschiedliche Fließwege für den ankommenden Abfall entwerfen, um Staus zwischen regionalen kommunalen Spediteuren, die Ballen abgeben, und Industrielieferanten, die losen Schrott anliefern, vorzubeugen. Ein überlasteter Hof drosselt sofort Ihre Verarbeitungskapazität.

Ballenlager- und Qualitätskontrolltestzonen (QC) erfordern eine strikte physische Trennung. Rohe, kontaminierte Rohstoffe dürfen niemals mit verarbeiteten Materialien in Berührung kommen. Integrieren Sie einen speziellen QC-Bereich direkt an der Entladerampe, um die Feuchtigkeit und Reinheit des Polymers ankommender Ballen zu testen. Wenn eine Ladung die Feed-Spezifikationen nicht erfüllt, stellen Sie sie sofort unter Quarantäne, ohne den Hauptverarbeitungsablauf zu unterbrechen. Zur Durchsetzung dieser Zonen verwenden wir bemalte Bodenlinien und physische Barrieren.

Die mechanische Größe und die Luftzerlegungssequenz erfordern einen erheblichen vertikalen und horizontalen Freiraum. Bei der anfänglichen Größentrennung werden Trommeln oder Scheibensiebe eingesetzt, um untergroße Rückstände wie Glasscherben und Schmutz herauszufiltern. Anschließend entfernen Windsichter wie Windsichter oder Zick-Zack-Windsichter frühzeitig Leichtanteile wie Papier, Etiketten und Folien. Durch die Bereitstellung ausreichender Stellfläche für diese frühen Trennstufen wird der Verschleiß nachgeschalteter Geräte verhindert.

Eine automatisierte Sortierinfrastruktur erfordert eine präzise Strukturplanung. Ballistische Separatoren und optische Nahinfrarotsortierer (NIR) erfordern einen hohen vertikalen Abstand, hochbelastbare Mezzanine-Strukturen und vibrationsisolierte Montagepunkte. Während manuelle Sortierkabinen eine Klimatisierung und ergonomische Abstände für die Arbeiter erfordern, erfordern vollautomatische optische Sortieranordnungen mit mehreren Sensoren umfangreiche Datenkabel und Druckluftleitungen, die direkt zu den Sortierblöcken führen. Sie müssen diese Versorgungsrouten sorgfältig planen.

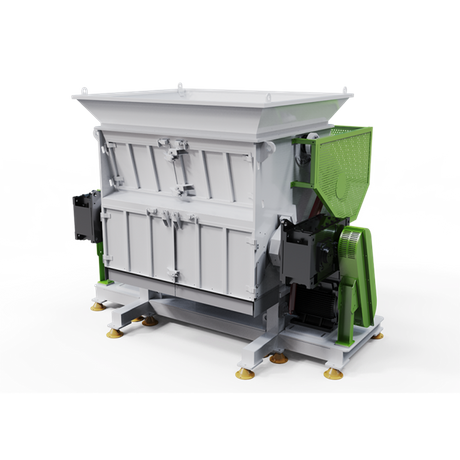

Zerkleinerungs- und Zerkleinerungszonen erzeugen starken Lärm, starke Vibrationen und Schwebeteilchen. Vorzerkleinerer und Nass- oder Trockengranulatoren müssen auf isolierten Betonplatten stehen. Implementieren Sie Strategien zur Layoutminderung, einschließlich akustischer Einhausungen, starker Vibrationsdämpfer und zentraler Staubabsaugsysteme, um eine sichere und konforme Arbeitsumgebung zu gewährleisten. Wir isolieren das Shredder-Fundament stets von der Hauptgebäudeplatte, um Bauschäden zu vermeiden.

Stufe 2: Integration der Kunststoff-Wäscheleine

Der Übergang von der Trockensortierung zur Nassverarbeitung erfordert einen grundlegenden Wandel in der Anlagentechnik. Bei der Nassgranulierung und dem Reibwaschen werden Hochgeschwindigkeitsmaschinen eingesetzt, die in rauen Umgebungen arbeiten. Die physische Anordnung muss kontinuierliche Wasserzirkulationsleitungen, isolierte Dampfheizleitungen für heiße Waschtanks und sicher getrennte Chemikaliendosierstationen für Natronlauge oder Reinigungsmittel umfassen. Da es zu Undichtigkeiten kommen kann, muss die Bodenentwässerung stabil sein und ein angemessenes Gefälle aufweisen.

Die Trennung der Sink-Schwimm-Dichte erfordert einen beträchtlichen linearen Raum. Diese Tanks trennen Polymere anhand ihres spezifischen Gewichts, beispielsweise schwimmende PE/PP-Kappen, von sinkenden PET-Flocken. Standardtanklängen eignen sich für mäßig saubere Ströme, stark verunreinigte Zuflüsse erfordern jedoch verlängerte Tanks oder zweistufige Trennanordnungen. Sie müssen für ausreichend Platz in den Gängen neben diesen Tanks sorgen, damit die Bediener die Abschäummechanismen überwachen und Verstopfungen sicher beseitigen können.

Thermische Trocknung und Feuchtigkeitsregulierung bilden die Brücke zwischen Waschen und Extrudieren. Mechanische Entwässerungszentrifugen entfernen den Großteil des Wassers, aber thermische Trocknungszyklone sind erforderlich, um den strengen Feuchtigkeitsgrenzwert von unter 1 % zu erreichen, der vor der Extrusion erforderlich ist. Überschüssige Feuchtigkeit führt zu starkem Polymerabbau und Schaumbildung im Extruder. Die Anordnung muss eine isolierte Warmluftleitung und eine ausreichende Absaugung ermöglichen, um die hier erzeugte enorme Wärmelast zu bewältigen.

Durch die Zusammenarbeit mit einem zuverlässigen Hersteller von Kunststoffwaschanlagen erhalten Sie die richtige Ausrüstung für Ihren spezifischen Bedarf. Bewerten Sie Anbieter anhand ihrer Fähigkeit, modulare Layouts bereitzustellen, die Ihren Gebäudeanforderungen entsprechen. Fordern Sie transparente Verbrauchskennzahlen für Wasser und Strom. Priorisieren Sie Hersteller, die integrierte, vorab getestete Abwasserfiltrationsmodule anbieten, die nahtlos an den Hauptwaschkreislauf angeschlossen werden können.

Stufe 3: Extrusion und das Kunststoffpelletisierungssystem

Materialpufferungs- und Zuführsysteme fungieren als Stoßdämpfer Ihrer Anlage. können Sie Flocken nicht direkt aus einer Ohne Puffer Silolagerung, gravimetrische Zuführungen und Puffersilos sorgen für eine konstante, unterbrechungsfreie Schmelzezuführung. Wenn die Waschstraße wegen eines Siebwechsels pausiert, hält das Puffersilo den Extruder am Laufen und verhindert so Ausfallzeiten und Materialverschlechterung. Kunststoffwaschanlage in einen Extruder einspeisen.

Die Schmelzefiltrations- und Entgasungsbereiche des Extruders erfordern eine spezifische Raumplanung. Extruder mit einfacher oder doppelter Entlüftung benötigen Freiraum für die Integration der Vakuumpumpe und der Abluftleitungen. Kontinuierliche Laserfilter oder Doppelkolben-Siebwechsler filtern verbleibende Mikroverunreinigungen wie Aluminium oder Papierstaub heraus. Diese Einheiten benötigen seitlichen Platz, damit Bediener den Siebwechsel bei heißer Maschine sicher durchführen können. Verengen Sie die Extrusionszone nicht.

Die Auswahl des richtigen Kunststoffgranuliersystems bestimmt die Grundfläche Ihrer Endbearbeitungszone. Die Stranggranulierung erfordert erheblichen linearen Platz für lange Wasserkühlbäder und Luftmesser vor den Strangschneidern. Die visuelle Überwachung ist einfacher, nimmt aber mehr Platz ein. Umgekehrt bieten Unterwasser- oder Wasserring-Granuliersysteme eine sehr kompakte Stellfläche. Sie sind vollautomatisch und ideal für die Herstellung gleichmäßiger Pellets, benötigen jedoch Platz für präzise Temperaturregelkreise und Wasserfilteranlagen.

Die letzten Schritte umfassen das Kühlen, Klassifizieren und Lagern. Vibrationsklassierer sortieren über- oder untergroße Pellets aus und sorgen so für eine gleichmäßige Produktverteilung. Anschließend transportieren pneumatische Förderleitungen die freigegebenen Pellets zu großen Lagersilos. Schließlich benötigen automatisierte Absack- und Verpackungsstationen Platz für die Manövrierfähigkeit des Gabelstaplers, die Palettenverpackung und die Bereitstellung vor dem endgültigen Versand. Für einen sicheren Gabelstaplerbetrieb empfehlen wir einen Freiraum von mindestens 20 Fuß rund um die Absackstation.

Anlageninfrastruktur und Versorgungskartierung

Ein geschlossenes Wassermanagement ist das Lebenselixier der Nassverarbeitung. Die Abwasseraufbereitungsanlage (WWTP) muss von Anfang an in das primäre Layout integriert werden und darf niemals als nachträglicher Einfall behandelt werden. Detailliert die durch Schwerkraft gespeisten Gräben und gepumpten Fließleitungen, die Schmutzwasser von den Waschstufen zu Flockungstanks, Flotationseinheiten (DAF) und Sandfiltern leiten, bevor sauberes Wasser zurück in die Leitung geleitet wird. Eine ordnungsgemäße Grabenauslegung verhindert eine Überschwemmung der Fabrikhalle.

Stromverteilung und Energieeffizienz bestimmen, wo schwere Maschinen untergebracht werden können. Zerkleinerer und Extruder ziehen enorme elektrische Lasten. Umspannwerke, Transformatoren und Motorkontrollzentren (MCCs) müssen so sicher wie möglich in der Nähe dieser Hochleistungsmaschinen platziert werden. Durch die Minimierung der Hochspannungskabelwege werden Leitungsverluste reduziert, die Installationskosten gesenkt und die elektrische Gesamteffizienz verbessert. Wir montieren MCCs immer auf erhöhten Plattformen, um sie vor möglichen Wasserschäden zu schützen.

Ein zentraler Automatisierungs- und SCADA-Kontrollraum dient als Gehirn der Anlage. Dieser Raum sollte erhöht sein, damit die Bediener eine direkte Sichtlinie zu den Wasch- und Pelletierungsvorgängen haben. Das Layout muss spezielle, abgeschirmte Kabelkanäle umfassen, die Daten von Hunderten von Maschinensensoren zurück zum Kontrollraum leiten. Dies gewährleistet eine Echtzeitüberwachung und eine schnelle Fehlererkennung ohne Signalstörungen durch Hochspannungsleitungen.

Implementierungsrisiken und Layout-Minderungsstrategien

Engpässe beim Materialtransfer sind eine häufige Fehlerquelle. Bewerten Sie die Betriebsrisiken der Verwendung mechanischer Schneckenförderer im Vergleich zu pneumatischen Transportleitungen. Schneckenförderer sind robust für schwere, nasse Materialien, nehmen aber Platz ein und haben feste lineare Wege. Die pneumatische Leitung ist äußerst flexibel und leitet das Material über Kopf, wodurch Bodenfläche gespart wird. Sie eignet sich jedoch nur für trockene, leichte Flocken oder Pellets. Wählen Sie für jede einzelne Phase die richtige Übertragungsmethode.

Moderne Anlagen müssen oft die Koexistenz von mechanischer und fortschrittlicher Recyclingaufbereitung ermöglichen. Entwerfen Sie ein flexibles Layout, das in der Lage ist, sortierte Rohstoffströme aufzuteilen. Leiten Sie hochwertige, hochreine Polymere zum mechanischen Extrusionssystem, während minderwertige, schwer zu recycelnde Fraktionen einer speziellen chemischen oder Pyrolyse-Aufbereitungslinie zugeführt werden. Dies erfordert intelligente Umschaltventile und sekundäre Puffersilos. Die Planung dieser Flexibilität erspart Ihnen später enorme Nachrüstungskosten.

Compliance, Brandschutz und Staubabsaugung erfordern die strikte Einhaltung der örtlichen Vorschriften. Erläutern Sie die erforderlichen räumlichen Zuordnungen für Brandbekämpfungssysteme über Kopf und geben Sie Fluchtwege für Notfälle frei. ATEX-konforme Staubsammelzonen sind obligatorisch, insbesondere in der Nähe von Zerkleinerungs-, Luftzerlegungs- und thermischen Trocknungsbereichen, in denen sich brennbarer Polymerstaub ansammelt. Isolieren Sie diese Hochrisikobereiche mit Brandschutzwänden und Explosionsentlastungsplatten, um Ihre Mitarbeiter und Ihre Investition zu schützen.

Abschluss

Ein erfolgreicher Entwurf einer Recyclinganlage ist eine ganzheitliche Integration von Materialwissenschaft, Raumtechnik und Versorgungsmanagement. Bei der Geräteplatzierung müssen die Realitäten des Materialflusses, des Wartungszugangs und der Versorgungsverteilung berücksichtigt werden. Das Ignorieren dieser Faktoren während der Entwurfsphase führt zu betrieblichen Engpässen und überhöhten Verarbeitungskosten. Priorisieren Sie bei der Auswahl von Ausrüstungspartnern Anbieter, die umfassende 3D-Layoutmodellierung, transparente Versorgungsgarantien und bewährte mechanische Integration von Linie zu Linie bieten.

Um effektiv voranzukommen, führen Sie die folgenden Schritte aus:

• Führen Sie eine umfassende Machbarkeitsprüfung des Standorts durch, um die vorhandenen Versorgungskapazitäten und strukturellen Einschränkungen abzubilden.
• Definieren Sie genaue Spezifikationen für den Input-Rohstoff und die gewünschte Output-Qualität, um die notwendigen Verarbeitungsschritte zu bestimmen.
• Beauftragen Sie eine FEED-Studie (Preliminary Engineering Design), um die räumlichen Anforderungen zu ermitteln, bevor Sie Geräte bestellen.
• Legen Sie klare physische Grenzen zwischen verschmutzten Einlasszonen und sauberen Verarbeitungsbereichen fest, um Kreuzkontaminationen zu vermeiden.

FAQ

F: Wie viel Platz wird für eine Standard-Kunststoffrecyclinganlage benötigt?

A: Der Platzbedarf hängt von der Kapazität und dem Ausgangsmaterial ab. Eine Anlage mit einer Kapazität von 10.000 Tonnen/Jahr benötigt typischerweise 30.000 bis 50.000 Quadratfuß. Darin sind Aufnahmebuchten, Ballenlager, die mechanische Verarbeitungslinie, Wasseraufbereitungsanlagen und fertige Pelletsilos untergebracht. Stark verschmutzte Bäche erfordern längere Waschstraßen, was den erforderlichen Platzbedarf weiter erhöht.

F: Wie hoch ist der Standard-Wasserverbrauch für eine kommerzielle Kunststoff-Wäscheleine?

A: Ohne Filterung verbrauchen Wäscheleinen 10 bis 15 Kubikmeter Wasser pro Tonne Plastik. Durch die Integration einer geschlossenen Abwasseraufbereitungsanlage mit Flockung und Mikrofiltration wird die Netto-Süßwasserzubereitung auf etwa 1 bis 2 Kubikmeter pro Tonne reduziert und nur das ersetzt, was durch Verdunstung und Schlammentfernung verloren geht.

F: Wie bewerten und wählen Sie einen Hersteller von Kunststoff-Wäscheleine aus?

A: Bewerten Sie Anbieter anhand ihrer Fähigkeit, modulare, anpassbare Designs statt starrer Standardsysteme anzubieten. Fordern Sie Besuche in Referenzanlagen an, um zu sehen, wie die Anlagen mit ähnlichen Rohstoffen betrieben werden. Priorisieren Sie integrierte Wasseraufbereitungslösungen, robuste, verschleißfeste Materialien und eine garantierte Ersatzteilverfügbarkeit nach dem Kauf.

F: Wie beeinflusst die Qualität des Ausgangsmaterials die Wahl eines Kunststoffpelletiersystems?

A: Stark verunreinigtes Ausgangsmaterial erfordert vor dem Pelletieren eine aggressive Schmelzefiltration. Für saubere, gleichmäßige Ströme produzieren Unterwassergranulierer effizient hochwertige, gleichmäßige Pellets. Wenn die Schmelze Restverunreinigungen enthält, die zum Bruch des Strangs führen, ist ein Wasserring- oder Heißdüsengranulator oft zuverlässiger als ein herkömmliches Strangsystem.

F: Was sind die primären Energieanforderungen für eine mechanische Recyclinganlage?

A: Eine kommerzielle Standardanlage benötigt typischerweise zwischen 1,5 und 3 Megawatt installierte Leistung. Die stärkste Entnahme erfolgt durch Vorzerkleinerer, Friktionswäscher, Thermotrockner und Extruder. Eine örtliche Stromverteilung durch strategisch platzierte Motorkontrollzentren ist entscheidend für die effiziente Bewältigung dieser schweren Lasten.

F: Wie kann ein mechanisches Recycling-Layout die Rohstoffvorbereitung für fortgeschrittenes (Pyrolyse-)Recycling unterstützen?

A: Mechanische Frontend-Systeme sind für fortschrittliches Recycling unerlässlich. Pyrolysereaktoren erfordern strenge Zufuhrspezifikationen hinsichtlich Feuchtigkeit, Größe und PVC-Gehalt. Ein mechanisches Layout nutzt Zerkleinerung, Luftklassierung und optische Sortierung, um einen sauberen, homogenisierten Flaum oder ein verdichtetes Agglomerat zu erzeugen, das präzisen Standards für das chemische Recycling entspricht.
