Wie kann die Gestaltung einer Kunststoffrecyclinganlage den Materialrücklauf reduzieren?

Die Materialrückführung wirkt als versteckter betrieblicher Verlust, der stillschweigend die Rentabilität der Anlage untergräbt. Wenn eine Anlage dazu zwingt, Materialien entgegen dem primären Produktionsfluss zu bewegen, führt dies zu unnötiger Handhabung. Dies erhöht den Gabelstaplerverkehr drastisch und verringert den Gesamtdurchsatz. Jedes Mal, wenn ein Abfallballen oder eine Kiste Flocken rückwärts durch eine Verarbeitungszone wandert, verlieren Sie Zeit und erhöhen das Risiko einer Kreuzkontamination.

Die Nachrüstung neuer Geräte in alten Räumen führt oft zu nichtlinearen Materialflüssen. Die Bediener quetschen moderne Maschinen in veraltete Stellflächen, was zu einem verworrenen Betriebsnetz führt. Dieser Aufbau führt zu einer Kreuzkontamination zwischen schmutzigem eingehendem Abfall und sauber verarbeiteten Flocken. Außerdem steigt der Energieverbrauch, da Materialien mehrmals bewegt werden, und es entstehen erhebliche Sicherheitsrisiken aufgrund verstopfter Verkehrswege.

Ein strategisch geplantes Anlagenlayout für Kunststoffrecycling erfordert die Schaffung eines unidirektionalen, schwerkraftunterstützten oder förderbandoptimierten Flusses. Eine ordnungsgemäße Raumplanung steigert die Rentabilität, maximiert die Materialrückgewinnungsraten und stellt sicher, dass jeder Quadratmeter der Anlage aktiv zum Produktionszyklus beiträgt.

Wichtige Erkenntnisse

• Der unidirektionale Fluss ist nicht verhandelbar: Um den Rücklauf zu verhindern, ist eine strikte physische Trennung zwischen Rohmaterialannahme, Nassverarbeitung und abschließender Extrusion erforderlich.
• Zonentrennung verhindert Kontamination: Durch die richtige Gestaltung wird die Kunststoffwaschlinie vom Kunststoffgranulierungssystem isoliert, um zu verhindern, dass Feuchtigkeit und Staub die endgültige Harzqualität beeinträchtigen.
• Front-End-Vorbereitung minimiert Ertragsverluste: Durch die Bereitstellung von Platz für Vorsortierung, Entkappung und Harzidentifizierung wird verhindert, dass nicht wiederverwertbare Materialien in nachgeschaltete Geräte gelangen.
• Die Integration von Anbietern reduziert das Risiko: Durch die Zusammenarbeit mit einem umfassenden Hersteller von Kunststoffwaschanlagen während der Planungsphase der Anlage wird sichergestellt, dass die Versorgungsführung (Wasser, Strom, Entwässerung) mit den Anlagenflächen übereinstimmt.
• Automatisierung ersetzt Gabelstapler: Der Übergang vom manuellen Materialtransfer zu pneumatischen oder mechanischen Fördersystemen erfordert eine spezifische Raumplanung, reduziert aber die betrieblichen Engpässe drastisch.

Die wahren Kosten der Materialrückverfolgung bei Recyclingbetrieben

Definieren der Problem- und Erfolgskriterien

Die Rückwärtsbewegung von Materialien entgegen dem primären Produktionsfluss beeinträchtigt die betriebliche Effizienz. Wenn Bediener Zwischenmaterialien durch frühere Verarbeitungszonen zurücktransportieren müssen, verlängern sich die Zykluszeiten. Der Energieverbrauch steigt, weil Förderbänder länger laufen oder Gabelstapler überflüssige Fahrten machen. Die Arbeitskosten steigen, da die Arbeiter Stunden damit verbringen, Materialien bereitzustellen und zu bewegen, anstatt Maschinen zu bedienen. Ein Layout, das ständige manuelle Eingriffe erfordert, um Lücken zwischen Maschinen zu schließen, scheitert vom ersten Tag an.

Das Kontaminationsrisiko in einer schlecht geplanten Anlage zerstört den Produktwert. Wenn saubere, gewaschene Flocken mit ankommenden Ballenabfällen in Berührung kommen, steigt das Risiko einer erneuten Kontamination sprunghaft an. Wenn die Zonen nicht physisch voneinander getrennt sind, setzt sich in der Zerkleinerungszone schwebender Staub leicht auf nassen Flocken ab. Diese Kreuzkontamination verschlechtert die Qualität des Endprodukts und führt zu Ausschusschargen und schlechteren Harzwerten. Die Einhaltung strenger physikalischer Grenzen zwischen Schmutz- und Reinzonen gewährleistet eine hochwertige Rezyklatproduktion.

Layout-Engpässe und Querverkehr wirken sich direkt auf die Materialrückgewinnungsrate (MRR) aus. Wenn der Materialfluss stoppt, entsteht unbeabsichtigter Abfall. Verschüttungen bei redundanten Gabelstaplertransporten führen zu einer Verunreinigung des Anlagenbodens mit gemischtem Harz. Eine verringerte Gesamtausbeute ist das unvermeidliche Ergebnis einer Anordnung, die Materialien dazu zwingt, in Bereitstellungsbereichen zu warten, wo sie kontaminiert werden oder verloren gehen können. Die Maximierung der MRR erfordert einen nahtlosen Übergang von einer Verarbeitungsstufe zur nächsten.

Der hohe Gabelstaplerverkehr in Ballungsräumen birgt erhebliche Sicherheits- und Wartungsrisiken. Uneinsehbare Ecken und enge Gänge erhöhen die Wahrscheinlichkeit von Kollisionen. Darüber hinaus erschwert das Backtracking den Wartungszugriff. Wenn Maschinen zu eng stehen, um komplizierte Materialströme zu bewältigen, können Techniker die Komponenten nicht leicht erreichen. Dies verlängert die Ausfallzeiten bei routinemäßigen Wartungsarbeiten und Notfallreparaturen.

Erfolgskriterien für die Layoutoptimierung müssen vor dem Betonieren klar definiert werden. Ein erfolgreiches Layout erreicht null Kreuzungspunkte, was bedeutet, dass Materialien niemals rückwärts wandern. Es minimiert die Materialwegstrecke und reduziert den Bedarf an mechanischem oder manuellem Transport. Isolierte Versorgungszonen stellen sicher, dass Wasser- und Stromleitungen den Materialfluss nicht beeinträchtigen. Schließlich stellt ein klarer Weg für Ausschuss und Nebenprodukte sicher, dass Abfallmaterialien die Produktionslinie sofort verlassen, ohne dass es zu Engpässen im Hauptprozess kommt.

Kernkonfigurationen für das Layout einer Kunststoffrecyclinganlage

Bewertung räumlicher Strategien

Die Wahl der richtigen räumlichen Konfiguration bestimmt die langfristige Effizienz Ihres Betriebs. Die Form der Anlage, die Standorte der Laderampen und die Zugangspunkte zu Versorgungseinrichtungen haben großen Einfluss auf diese Entscheidung. Jede Konfiguration bietet je nach den physikalischen Gegebenheiten des Gebäudes unterschiedliche Vorteile und Einschränkungen.

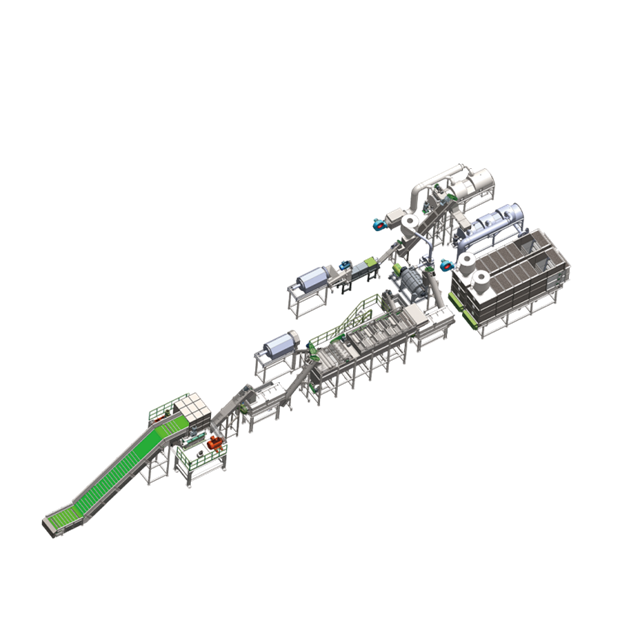

Das geradlinige oder lineare Layout gilt als Goldstandard zur Vermeidung von Backtracking. Die Materialien werden an einem Ende der Anlage zugeführt und am anderen Ende als fertige Pellets wieder verlassen. Diese Konfiguration passt perfekt zu langen, schmalen Einrichtungen. Der Hauptvorteil besteht in der absoluten Null-Rückverfolgung und der klaren visuellen Verwaltung. Die Vorgesetzten können an einem Ende des Gebäudes stehen und den gesamten Produktionsprozess beobachten. Ein rein linearer Fluss erfordert jedoch eine bestimmte Grundfläche des Gebäudes und zwei Laderampen an gegenüberliegenden Enden der Struktur, was vielen bestehenden Gebäuden fehlt.

Eine U-förmige Anordnung funktioniert sehr effektiv, wenn Ansaug- und Auslass auf derselben Seite des Gebäudes erfolgen müssen. Diese Konfiguration eignet sich für quadratische Einrichtungen mit begrenzten Laderampen. Rohstoffe gelangen auf eine Seite, durchlaufen die Anlage durch die Zerkleinerungs- und Waschphasen, drehen sich um und wandern auf der anderen Seite durch Extrusion und Absacken wieder nach oben. Der Hauptvorteil sind zentralisierte Versorgungsknotenpunkte. Wasser- und Stromleitungen verlaufen in der Mitte des „U“ und versorgen beide Seiten der Leitung effizient. Es ermöglicht auch gemeinsame Logistikzonen, ohne dass sich die Roh- und Fertigverarbeitungsströme kreuzen.

L-förmige und mehrstöckige Grundrisse nutzen den vertikalen Raum innerhalb einer Anlage. Schwerkraftgespeiste Systeme reduzieren die Abhängigkeit von mechanischen Förderern drastisch. Durch die Platzierung von Silos, optischen Sortierern oder Puffertanks auf strukturellen Zwischengeschossen wird wertvolle Stellfläche eingespart. Ein L-förmiger Grundriss erleichtert häufig die Navigation um unbewegliche Gebäudeelemente wie Stützpfeiler oder interne Büros. Die Nutzung der Vertikalität erfordert eine robuste Bautechnik, zahlt sich jedoch durch eine Verkürzung der horizontalen Wegstrecke des Materials aus.

Optimierung spezifischer Verarbeitungszonen zur Verhinderung von Crossover

Zone 1: Einzug, Vorsortierung und Zerkleinerung (Trockenzone)

Die Trockenzone gibt den Takt für die gesamte Anlage vor. Die Eingangsqualitätskontrolle (IQC) erfordert eine präzise räumliche Planung. Für die Balleninspektion, Bereitstellung und Entballung müssen Sie eine eigene Stellfläche vorsehen. Manuelle oder halbautomatische Vorsortierstationen benötigen ausreichend Platz, damit die Bediener vor Beginn der Verarbeitung inkompatible Kappen, Verschlüsse und Etiketten sicher entfernen können. Wenn dieser Bereich eng ist, rutschen nicht wiederverwertbare Materialien unweigerlich in die Zerkleinerer, was zu Verunreinigungen und Geräteverschleiß führt.

Die Integration fortschrittlicher Sortieranlagen erfordert strukturelle Weitsicht. KI-gestützte optische Sortierer und Robotik erfordern spezielle strukturelle Stützen und Abstände. Sie müssen die räumlichen Anforderungen für diese Maschinen ermitteln, einschließlich der erforderlichen Beschleunigungsförderer, die sie beschicken. Stellen Sie sicher, dass sich direkt unter oder neben den Sortierern ausreichend Auffangbehälter und Ausschussrutschen befinden. Dies verhindert, dass Ausschussmaterialien einen Engpass in der primären Zufuhrleitung verursachen, und ermöglicht eine einfache Entfernung mit einem Gabelstapler, ohne den Weg für sauberes Material zu kreuzen.

Eine Schall- und Staubisolierung im Zerkleinerungs- und Granulationsbereich ist zwingend erforderlich. Durch die Größenreduzierung entstehen enorme Geräusche und Schwebeteilchen. Durch die Isolierung dieses Bereichs mit Akustikplatten und hochbelastbaren Staubschutzbarrieren wird verhindert, dass luftgetragene Verunreinigungen in nachgelagerte Prozesse gelangen. Wenn sich Staub aus der Trockenzone auf nassen Flocken in der Waschzone ablagert, entsteht ein Schlamm, der das Endprodukt beeinträchtigt. Physische Wände oder schwere Streifenvorhänge müssen die Trockenzone vom Rest der Anlage trennen.

Zone 2: Die Kunststoff-Wäscheleine (Nasszone)

Die Nasszone muss einem strikten linearen Verlauf folgen, um die Materialintegrität aufrechtzuerhalten. Eine Standardwaschanlage aus Kunststoff umfasst Reibscheiben, Schwimm-Sink-Tanks und Zentrifugaltrockner. Das Material muss nacheinander durch diese Stufen fließen, ohne jemals zurückzulaufen. Reibscheiben entfernen Oberflächenschmutz, Schwimm-Sink-Tanks trennen Materialien nach Dichte und Trockner entfernen Feuchtigkeit. Jede Unterbrechung oder jedes Zurückverfolgen in dieser Reihenfolge führt dazu, dass sich Verunreinigungen wieder auf den Flocken ansiedeln.

Die Leitung von Nebenprodukten und Abwasser erfordert eine sorgfältige unterirdische Planung. Entwerfen Sie spezielle Entwässerungsgräben und kommunale Wasserfilterkreisläufe direkt unter der Waschanlage. Dadurch wird verhindert, dass sich Wasser auf dem Boden der Anlage ansammelt, wodurch Rutschgefahr entsteht und das Gebäudefundament beschädigt wird. Durch eine ordnungsgemäße Entwässerung entfällt die Notwendigkeit, Abwasserfeststoffe oder Schlamm zur Entsorgung rückwärts durch die Reinzone zu transportieren. Der Schlamm sollte direkt in einen isolierten Filterbereich gepumpt werden.

Eine strategische Zwischenlagerplatzierung stabilisiert den Produktionsfluss. Puffersilos sollten zwischen der Wasch- und der Extrusionsphase liegen. Diese Silos absorbieren Durchsatzschwankungen. Wenn die Waschstraße Material schneller verarbeitet, als der Extruder es verarbeiten kann, wird der Überschuss in den Silos zurückgehalten. Dadurch wird verhindert, dass sich Material auf der Linie staut oder eine manuelle Bereitstellung in Gaylord-Boxen erforderlich ist. Puffersilos halten das Material in Bewegung und schützen es vor Verunreinigungen durch die Umgebung.

Zone 3: Das Kunststoffpelletisierungssystem (Reinigungs-/Wärmezone)

Die Reinzone reagiert sehr empfindlich auf Umweltfaktoren. Das Kunststoffgranulierungssystem muss physisch von der Umgebungsfeuchtigkeit und dem Dampf der Wäschestraße getrennt sein. Überschüssige Feuchtigkeit, die in den Extruder gelangt, führt zu Schaumbildung, Hohlräumen in den Pellets und einer starken Qualitätsminderung. Eine physische Barriere, häufig eine feste Wand, sollte die Nasszone von der Wärmezone trennen, um eine strenge Feuchtigkeits- und Temperaturkontrolle aufrechtzuerhalten.

Durch die Optimierung der Einspeiseschleife werden manuelle Handhabungsfehler vermieden. Richten Sie die Puffersilos über Vakuum- oder pneumatische Fördersysteme direkt an der Zuführung des Extruders aus. Durch diese direkte Verbindung entfällt die Notwendigkeit für Gabelstaplerfahrer, die Trichter manuell zu beladen. Die automatisierte Förderung gewährleistet eine gleichmäßige, dosierte Zufuhrrate in den Extruder, wodurch der Schmelzedruck stabilisiert und die Gleichmäßigkeit der Pellets verbessert wird.

Die Logistik nach der Extrusion muss optimiert werden, um den sofortigen Versand oder die Lagerung zu ermöglichen. Ordnen Sie den Fluss vom Extruder-Düsenkopf zu den Kühlbädern, Pelletierern, Klassierern und Endverpackungsstationen zu. Die fertigen Waren müssen direkt zur Laderampe oder zum Lager transportiert werden. Unter keinen Umständen dürfen fertige Pellets in die Nähe der Rohstoffeinlass- oder Waschnebenproduktzonen gelangen. Ein spezieller Ausgangsweg garantiert, dass das Endprodukt makellos bleibt.

Gesamtwertbeeinflussende Faktoren und konzeptionelle Kompromisse

Ausgleich von Platzbedarf, Durchsatz und Automatisierung

Bei der Anlagenplanung ist es erforderlich, die Investitionsausgaben im Vorfeld gegen langfristige Betriebseinsparungen abzuwägen. Kundenspezifische Fördersysteme, pneumatische Gebläse und automatisierte Sortieranlagen erfordern erhebliche Anfangsinvestitionen. Diese Systeme machen jedoch den Materialtransport mit Gabelstaplern zwischen den Verarbeitungsstufen überflüssig. Die langfristigen Arbeitseinsparungen, die Reduzierung von Sicherheitsvorfällen und die Eliminierung von Materialrückständen rechtfertigen die höheren Anschaffungskosten. Bewerten Sie diese Investitionen anhand ihrer Fähigkeit, einen kontinuierlichen, ununterbrochenen Materialfluss aufrechtzuerhalten.

Design for Disassembly (DfD) und Wartungszugang werden bei der Layoutplanung häufig übersehen. Wenn Maschinen zu nah beieinander platziert werden, um Platz zu sparen, entsteht ein logistischer Albtraum. Entwerfen Sie das Layout so, dass die modulare Demontage wichtiger Komponenten möglich ist. Techniker müssen in der Lage sein, Extruderschnecken zu ziehen, Waschtrommeln zu entfernen und Zerkleinerungsmesser zu wechseln, ohne angrenzende Produktionsschritte anzuhalten oder andere Maschinen aus dem Weg zu räumen. Ein ausreichender Freiraum um jede Maschine herum ist nicht verhandelbar.

Betreiber müssen die Skalierbarkeit gegen die aktuelle Kapazität abwägen. Dadurch, dass für künftige Linienerweiterungen, wie zum Beispiel die Hinzufügung eines zweiten Extruders oder eines zusätzlichen Waschmoduls, freie Flächen übrig bleiben, wird sichergestellt, dass die Anlage mit der Marktnachfrage wachsen kann. Allerdings bedeutet dies, zunächst mit einer weniger dichten Grundfläche zu operieren. Umgekehrt maximiert die Optimierung der aktuellen Grundfläche für eine sofortige maximale Dichte die aktuelle Leistung, macht aber zukünftige Upgrades schwierig und teuer. Ein strategischer Plan plant zukünftige Versorgungsanbindungen und Erweiterungszonen, ohne die aktuelle Flusseffizienz zu beeinträchtigen.

Implementierungsrisiken und Minderungsstrategien

Partnerschaft für schlüsselfertige Anlagentechnik

Die stückweise Integration stellt ein enormes Risiko bei der Anlagenplanung dar. Der Kauf von Aktenvernichtern, Waschstraßen und Extrudern von verschiedenen Anbietern ohne Master-Layoutplan führt garantiert zu Integrationsfehlern. Verschiedene Maschinen haben unterschiedliche Einzugshöhen, Durchsatzkapazitäten und Versorgungsanforderungen. Wenn nicht zusammenpassende Geräte gezwungen werden, zusammenzuarbeiten, führt dies zu kundenspezifischer Fertigung vor Ort, umständlichen Materialübergängen und unvermeidlichen Rückschritten, wenn die Bediener versuchen, die Lücken zu schließen.

Durch die Nutzung eines umfassenden Herstellers von Kunststoffwaschanlagen werden diese Risiken gemindert. Die Einbindung des Hauptanbieters in die Architekturphase bietet einen deutlichen technischen Vorteil. Ein kompetenter Hersteller bietet 3D-CAD-Modellierung, detaillierte Verbrauchskarten und dynamische Strömungssimulationen. Sie stellen sicher, dass die strukturellen Stützen, Entwässerungsgräben und Stromanschlüsse perfekt auf die Gerätegrundfläche abgestimmt sind. Dieser ganzheitliche Ansatz gewährleistet, dass die Maschinen und das Gebäude als ein einziges, zusammenhängendes System zusammenarbeiten.

Phasenweise Installationsprotokolle verhindern kostspielige Fehler bei der Inbetriebnahme der Anlage. Installieren Sie die Geräte nacheinander, um ein Einklemmen der Maschinen zu vermeiden. Befolgen Sie bei der Installation die folgenden spezifischen Schritte:

1. Markieren Sie alle Versorgungsgräben und gießen Sie Betonfundamente für schwere Ankermaschinen.
2. Installieren Sie die unbeweglichsten, leistungsintensivsten Komponenten, wie zum Beispiel große Schwimm-Sink-Tanks oder Hauptextruderantriebe.
3. Errichten Sie bauliche Zwischengeschosse und platzieren Sie Puffersilos oder optische Sortierer.
4. Verbinden Sie primäre Förderbänder für den Materialtransport zwischen den Ankermaschinen.
5. Verlegen Sie oberirdische Pneumatikleitungen und elektrische Leitungen so, dass Hindernisse auf Bodenhöhe vermieden werden.

Abschluss

• Führen Sie eine Spaghetti-Diagramm-Analyse Ihrer bestehenden Materialflüsse durch, um Überschneidungspunkte zu identifizieren.
• Überprüfen Sie die Fahrzeiten und Routen der Gabelstapler, um redundante Bewegungen und Sicherheitsrisiken zu erkennen.
• Fordern Sie detaillierte Grundrisspläne und 3D-Strömungssimulationen von potenziellen Ausrüstungspartnern an, bevor Sie sich zum Kauf verpflichten.
• Planen Sie alle unterirdischen Entwässerungs- und Versorgungsgräben, bevor Sie die Platzierung der Ausrüstung abschließen.

FAQ

F: Wie groß ist die Mindestgrundfläche, die für eine Standardanlage zur Kunststoffrecyclinganlage erforderlich ist?

A: Die erforderliche Stellfläche variiert stark je nach Kapazität und Automatisierungsgrad. Eine einfache 500-kg/h-Linie benötigt möglicherweise 800 bis 1.200 Quadratmeter. Vollautomatische Linien mit hoher Kapazität benötigen oft mehr als 3.000 Quadratmeter, um eine ordnungsgemäße Zonentrennung, Puffersilos und sichere Wartungsabstände zu ermöglichen.

F: Wie verhindert ein U-förmiges Layout eine Kreuzkontamination des Materials?

A: Eine U-förmige Anordnung verhindert eine Kontamination, indem die schmutzige Einlasszone und die saubere Extrusionszone auf parallelen, aber physisch getrennten Spuren gehalten werden. Eine zentrale Trennwand oder ein Versorgungskorridor trennt normalerweise die beiden Seiten und stellt sicher, dass in der Luft befindlicher Staub oder Feuchtigkeit nicht von der Rohstoffseite zur Seite des fertigen Produkts gelangen kann.

F: Wo sollte die Kunststoff-Wäscheleine im Verhältnis zur Zerkleinerungszone platziert werden?

A: Die Wäscheleine sollte sich unmittelbar an die Zerkleinerungszone anschließen, jedoch durch eine physische Barriere oder schwere akustische Vorhänge getrennt sein. Der Materialtransport sollte über geschlossene Förderbänder erfolgen, um zu verhindern, dass sich Staub aus dem Schredder in den sauberen Waschtanks absetzt.

F: Wie viel Stellfläche sollte für KI-gestützte optische Sortiersysteme in einem modernen Layout vorgesehen werden?

A: Optische Sortierer benötigen viel Platz für die Maschine, die sie beschickenden Hochgeschwindigkeitsbeschleunigungsförderer und die mehreren Ausschussbunker darunter. Stellen Sie pro Sortiereinheit eine Stellfläche von mindestens 10 x 5 Metern bereit, um eine ordnungsgemäße Materialverteilung und einen sicheren Zugang des Gabelstaplers zu den Ausschussbehältern zu gewährleisten.

F: Wie viel Pufferraum wird zwischen der Waschstraße und dem Kunststoffgranuliersystem benötigt?

A: Der Pufferraum wird in der Regel vertikal mithilfe von Lagersilos und nicht anhand von Bodenflächen verwaltet. Sie sollten eine ausreichende Silokapazität installieren, um mindestens zwei bis vier Stunden Wäscheproduktion aufzunehmen. Dadurch wird sichergestellt, dass der Extruder auch dann kontinuierlich läuft, wenn die Waschanlage für kurze Wartungsarbeiten angehalten wird.

F: Welche Rolle spielen pneumatische Förderer bei der Optimierung des Anlagenlayouts?

A: Pneumatische Förderer transportieren leichte Flocken mithilfe von Luftdruck durch Überkopfrohre. Sie optimieren Layouts, indem sie Material vertikal und über große Entfernungen bewegen, ohne Bodenfläche zu beanspruchen. Dies macht den Einsatz von Gabelstaplern überflüssig, beugt Kontaminationen vor und ermöglicht eine flexible Umgehung von Hindernissen.
