Die Anschaffung industrieller Recyclingausrüstung ist eine risikoreiche Kapitalinvestition, bei der die physische Hardware nur so zuverlässig ist wie die technische Dokumentation, die sie unterstützt. Käufer sind häufig mit Installationsverzögerungen, Compliance-Verstößen und längeren Ausfallzeiten konfrontiert, weil Anbieter unvollständige, schlecht übersetzte oder proprietär geschützte technische Schaltpläne bereitstellen. Die Bewertung der Dokumentationsstandards eines Anbieters ist ein obligatorischer Schritt im Beschaffungsprozess. In diesem Leitfaden werden die genauen technischen Dokumente, Schaltpläne und Zertifikate aufgeführt, die Sie von einem benötigen . Hersteller von Kunststoffrecyclingmaschinen vor der Vertragsunterzeichnung, während der Installation und bei der endgültigen Übergabe Fehlender Papierkram führt direkt zu verlorenen Produktionsstunden und unsicheren Arbeitsbedingungen.
Eine umfassende Dokumentation wirkt sich direkt auf die Gesamtanlageneffektivität Ihrer Recyclinglinie aus. Wenn ein Anbieter es versäumt, klare technische Dokumente bereitzustellen, riskieren Sie verlängerte Inbetriebnahmezeiten und schwere Integrationsengpässe. Fehlende Schaltpläne machen es nahezu unmöglich, neue Maschinen sicher mit der bestehenden Anlageninfrastruktur zu verbinden. Werksleiter stellen oft zu spät fest, dass ihre internen Wartungsteams einen Fehler nicht beheben können, weil die Schaltpläne entweder fehlen oder in einer Fremdsprache ohne ordnungsgemäße Übersetzung verfasst sind.
Die Dokumentation muss den gesamten System-Fußabdruck abdecken, vom ersten Waschen und Sortieren bis zur endgültigen Pelletierung. Dies verhindert Integrationslücken zwischen einzelnen Komponenten in einem komplexen Kunststoffgranuliersystem . Wenn das Ausgangsförderband des Schredders nicht physisch mit dem Eingangstrichter der Reibscheibe übereinstimmt oder wenn die Steuersignale zwischen den beiden Maschinen nicht kommunizieren, stoppt die gesamte Linie. Die Bereitschaft eines Herstellers, während der Phase der Angebotsanfrage eine transparente Liste der zu liefernden Dokumente bereitzustellen, ist ein Hauptfilter für die Auswahl zuverlässiger Partner.
Berücksichtigen Sie die betriebliche Realität, wenn eine Anlage mit voller Auslastung betrieben wird. Wenn an einem Sonntag um 2 Uhr morgens ein Antriebsfehler auftritt, benötigen Ihre Schichttechniker sofortigen Zugriff auf Klemmenblocklayouts und SPS-Ein-/Ausgabelisten. Wenn der Anbieter diese Informationen hinter einem proprietären Servicevertrag gesperrt hat, bleibt Ihre Leitung unterbrochen, bis der Techniker eintrifft. Durch die Forderung einer Vorabdokumentation wird diese Schwachstelle beseitigt und Sie behalten die Kontrolle über die Anlage in Ihren Händen.
| Dokumentationstyp | Auswirkung fehlender Dokumentation | Betriebsvorteil bei Bereitstellung |
|---|---|---|
| Prozessflussdiagramme (PFD) | Unfähigkeit, den Materialdurchsatz auszugleichen, was zu häufigen Engpässen führt. | Klares Verständnis der Massenbilanzen und Ertragserwartungen auf ganzer Linie. |
| Elektrische Schaltpläne | Völlige Abhängigkeit vom Anbieter für die grundlegende Fehlerbehebung; längere Ausfallzeit. | Schnelle Fehlererkennung und interne Reparaturmöglichkeiten. |
| Verbrauchspläne der Versorgungsunternehmen | Unterdimensionierte Leistungsabfälle oder unzureichendes Kühlwasser führen zu Maschinenstörungen. | Präzise Anlagenvorbereitung und vorhersehbare Betriebsausgaben. |
| Stückliste (BOM) | Zwingt dazu, mit Aufschlägen versehene Ersatzteile direkt vom OEM zu kaufen. | Möglichkeit, generische Äquivalente vor Ort zu beschaffen, wodurch die Wartungskosten gesenkt werden. |
Prozessflussdiagramme sind notwendig, um Materialdurchsatz, Massenbilanzen und Ertragserwartungen zu verstehen. Sie zeigen genau, wie viel Rohmaterial in das System gelangt und wie viel Fertigprodukt es verlässt, wobei Feuchtigkeitsverlust, Entfernung von Verunreinigungen und Schmelzfiltrationsabfall berücksichtigt werden. Rohrleitungs- und Instrumentierungsdiagramme bilden Steuerventile, Sensoren und Fluiddynamik ab. Diese sind insbesondere bei der Integration einer komplexen Kunststoffwaschstraße erforderlich , die ein präzises Wasser- und Chemikalienmanagement erfordert. Ohne P&ID wird Ihr Wartungsteam Schwierigkeiten haben, einen defekten Drucktransmitter zu lokalisieren oder den Verlauf der Natronlauge-Dosierschleife zu verstehen.
Übersichtszeichnungen spielen eine wichtige Rolle bei der Raumplanung, der Bedienerergonomie und der Materialtransportlogistik. Sie müssen genau wissen, wo der Gabelstapler die Rohballen absetzen wird und wo sich der Brückenkran positionieren muss, um die Extruderschnecke für Wartungsarbeiten herauszuziehen. Step-Dateien oder 3D-CAD-Modelle ermöglichen eine genaue Kollisionserkennung in bestehenden Anlagen. Durch die Überlagerung des 3D-Modells des Anbieters mit den Architekturzeichnungen Ihrer Anlage können Sie erkennen, ob ein Silo gegen einen Dachstuhl stößt oder ob ein Förderband einen Notausgang blockiert, bevor die Ausrüstung überhaupt hergestellt wird.
Sie müssen Dokumente anfordern, in denen Längen-Durchmesser-Verhältnisse, Schneckenprofile, Schergeschwindigkeiten und Drehmomentberechnungen angegeben sind. Diese Berechnungen müssen für bestimmte Polymertypen angepasst werden. Die Verarbeitung stark verunreinigter PET-Flocken erfordert eine völlig andere Schneckengeometrie und Entgasungseinrichtung als die Verarbeitung von LDPE-Folien mit geringer Schüttdichte. Wenn der Anbieter ein generisches Schneckendesign verwendet, kommt es zu einer starken Polymerzersetzung, einem Verlust der Grenzviskosität oder häufigen Druckstößen am Düsenkopf. Aus der technischen Dokumentation muss hervorgehen, dass das Schneckenprofil genau zu Ihrem Ausgangsmaterial passt.
Schnittstellendiagramme müssen die physischen, mechanischen und elektrischen Verbindungen zwischen Kernrecyclingmaschinen und Hilfskomponenten zeigen. Eine Standardlinie umfasst vorgeschaltete Zerkleinerer, Metallabscheider, Silos und nachgeschaltete Absackstationen. In der Dokumentation muss detailliert beschrieben werden, wie die Hauptzentrale mit diesen Nebengeräten kommuniziert. Wenn beispielsweise der Schmelzedruck am Extruder ansteigt, muss die Schnittstellenlogik die vorgeschaltete Dosiereinheit automatisch anhalten, um eine Überdosierung zu verhindern.
Erfordern genaue Spezifikationen zur elektrischen Last, zum Kühlwasserbedarf und zum Druckluftverbrauch. Diese Zeitpläne wirken sich stark auf die Modernisierungskosten der Anlagen und die Berechnung der Betriebsausgaben aus. Sie müssen die Versorgungseinrichtungen Ihrer Anlage vorbereiten, bevor die Ausrüstung eintrifft.

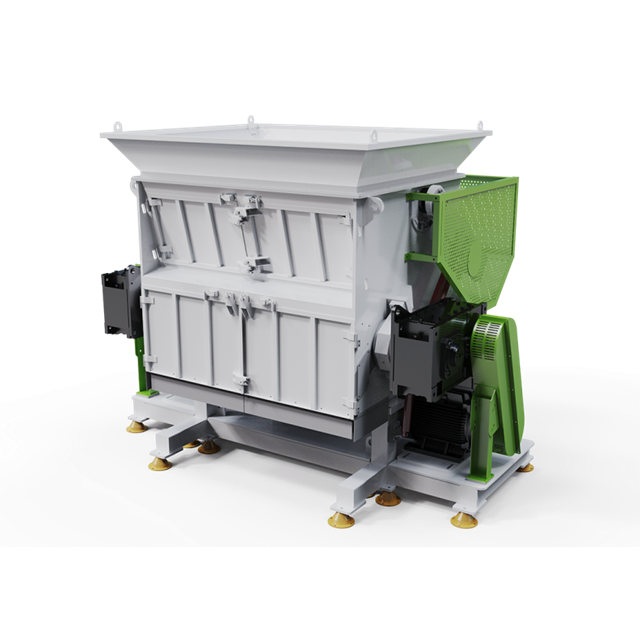

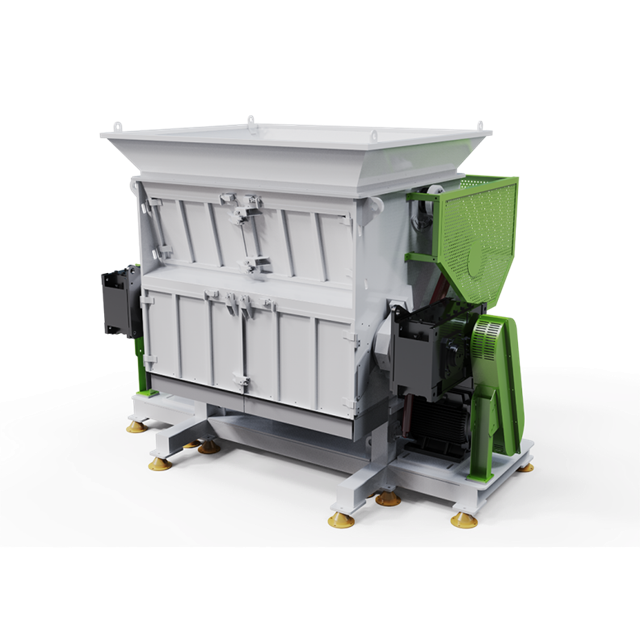

Geben Sie den Bedarf an dynamischen und statischen Lastdaten, Ankerbolzenanordnungen und Anforderungen an die Schwingungsisolierung an. Schwere Geräte wie Schredder und Extruder erfordern robuste Fundamente, um sicher zu funktionieren und die strukturelle Integrität über einen längeren Zeitraum aufrechtzuerhalten. Ein großer Einwellen-Zerkleinerer erzeugt enorme dynamische Kräfte beim Zerkleinern von Schrot oder dichten Kunststoffklumpen. Wenn in den Tiefbauunterlagen nicht die korrekte Betontiefe, Bewehrungsbewehrung und Epoxidverankerungsverfahren angegeben sind, reißt sich die Maschine buchstäblich aus dem Boden. Auch Grabenpläne für die Wasserableitung und Kabelführung müssen rechtzeitig vor dem Liefertermin bereitgestellt werden.
Fordern Sie vollständige, unverschlüsselte Schaltpläne, Klemmenblocklayouts und SPS-Ein-/Ausgabelisten an. Vermeiden Sie „Black-Box“-Steuerungssysteme, bei denen der Hersteller die Weitergabe von SPS-Logik oder elektrischen Schaltplänen verweigert, da dies zu erheblichen Wartungsverbindlichkeiten führt. Jeder Draht im Schrank muss nummeriert sein und diese Nummer muss genau mit dem Schaltplan übereinstimmen. Darüber hinaus sollte die Dokumentation die Verlegung der Kabel für Frequenzumrichter (VFD) detailliert beschreiben und die erforderliche Abschirmung angeben, um elektromagnetische Störungen bei empfindlichen Thermoelementsignalen zu verhindern.
Technische Datenblätter müssen akzeptable Toleranzen für das Eingangsmaterial festlegen, z. B. den maximalen Feuchtigkeitsanteil, Grenzwerte für PVC-Teile pro Million und Schwellenwerte für die Verunreinigung von Papier oder Etiketten. Sie müssen außerdem die garantierten Pellet-Ausgangsspezifikationen definieren, einschließlich der Konsistenz des Schmelzindex, der Schüttdichte und der Filtrationsgrade. Diese Matrix bildet die Grundlage Ihrer Leistungsgarantie. Erbringt die Maschine nicht die spezifizierte Ausgabequalität, belegt dieses Dokument, ob der Fehler in der Anlagenkonstruktion liegt oder ob das Inputmaterial von den vereinbarten Parametern abweicht.
Ein strenges Werksabnahmetestdokument beschreibt vorab vereinbarte Testparameter, Materialeinsatzspezifikationen und Leistungsgarantien, bevor die Ausrüstung das Werk verlässt. Sie sollten den Versand niemals genehmigen, bevor die Maschine Ihr spezifisches Material im Werk des Lieferanten verarbeitet und die Durchsatzziele erreicht hat. Das Site-Acceptance-Test-Protokoll dient als letzter Validierungsschritt nach der Installation, um endgültige Zahlungsmeilensteine auszulösen. Der SAT bestätigt, dass die Maschine den Versand überstanden hat, korrekt installiert wurde und sich nahtlos in die Versorgungseinrichtungen Ihrer Anlage integriert.
| Testphase | Ort | Hauptziele | Erforderliche Dokumentation Ausgabe |
|---|---|---|---|
| Werksabnahmetest (FAT) | Produktionsstätte des Anbieters | Überprüfen Sie vor dem Versand die mechanische Montage, den Grunddurchsatz und die Sicherheitsverriegelungen. | Unterzeichnetes FAT-Zertifikat, Mängelliste der erforderlichen Änderungen, Videonachweis des Betriebs. |
| Site Acceptance Test (SAT) | Produktionsanlage des Käufers | Validieren Sie die Integration mit Anlagenversorgungsunternehmen, den kontinuierlichen Betrieb unter realen Bedingungen und die Endqualität der Ausgabe. | Unterzeichnetes SAT-Protokoll, endgültiges Übergabezertifikat, Unterschriftsblätter für die Bedienerschulung. |
Klare, muttersprachliche Bedienungsanleitungen müssen die Verfahren zum Starten, stationären Betrieb, Herunterfahren und Not-Aus abdecken. Diese Handbücher sind für die Schulung Ihrer Mitarbeiter und die Gewährleistung eines sicheren täglichen Betriebs unerlässlich. Eine ordnungsgemäße SOP besagt nicht nur „Maschine einschalten“. Sie beschreibt den genauen Ablauf: Überprüfen des Wasserflusses, Erwärmen der Wärmezonen auf Temperatur, Einweichen des Zylinders, um Kaltstarts zu verhindern, und schrittweises Erhöhen der Schneckengeschwindigkeit. In den Notfallverfahren muss ausdrücklich angegeben werden, wie der Zylinder bei einem unerwarteten Stromausfall sicher gespült werden kann, um zu verhindern, dass sich der Kunststoff verfestigt und die Schraube blockiert.
Vorbeugende, vorausschauende und korrigierende Wartungspläne müssen auf die Belastungen der Anlage zugeschnitten sein und Aufgaben wie die Wartung des Siebwechslers und die Reinigung des Düsenkopfs detailliert beschreiben. Mithilfe von Symptom-Ursache-Lösungs-Fehlerbehebungsmatrizen können Bediener Probleme schnell lösen, ohne sie an das Technikteam zu eskalieren.
Fordern Sie eine umfassende Stückliste an, einschließlich OEM-Teilenummern, generischen Äquivalenten und erwarteter Lebensdauer für Komponenten mit hohem Verschleiß. Eine transparente Stückliste reduziert langfristige Wartungskosten und die Abhängigkeit der Lieferkette von einem Hersteller von Kunststoffgranuliermaschinen . Wenn ein Standard-SKF-Lager oder ein Siemens-Schütz ausfällt, sollten Sie es bei einem örtlichen Händler kaufen können, anstatt wochenlang auf einen überteuerten Ersatz vom Gerätehersteller warten zu müssen. Aus der Dokumentation muss eindeutig hervorgehen, welche Teile individuell gefertigt werden und welche handelsüblich sind.
Dokumentierte Risikobewertungen müssen Quetschstellen, thermische Gefahren und Minderungsstrategien wie physische Verriegelungen und Lichtvorhänge identifizieren, um Ihre Bediener zu schützen. Industrielle Recyclingmaschinen sind von Natur aus gefährlich, da sie mit schnell rotierenden Messern, extremen Temperaturen und unter Hochdruck stehendem geschmolzenem Kunststoff arbeiten. Der Hersteller muss ein Dossier vorlegen, aus dem hervorgeht, dass er so viele Risiken wie möglich ausgeblendet und die verbleibenden Gefahren gemäß internationalen Sicherheitsstandards abgedeckt hat.
Umfassende Spezifikationen für Abgasentlüftung und VOC-Emissionen während der Extrusion. Detaillierte Flussdiagramme zur Wasseraufbereitung, Filterung und Umwälzung, die für einen nachhaltigen Waschprozess erforderlich sind. Bei der Verarbeitung stark bedruckter Folien oder kontaminierter Agrarkunststoffe werden beim Extrusionsprozess flüchtige organische Verbindungen freigesetzt. In der Gerätedokumentation muss das erforderliche Abgasvolumen angegeben werden, um diese Emissionen sicher aufzufangen. Bei Waschstraßen muss die Dokumentation des Wasserkreislaufs nachweisen, dass das System suspendierte Feststoffe herausfiltern und das richtige pH-Gleichgewicht aufrechterhalten kann, um eine schnelle Korrosion der Maschinen zu verhindern.
Konformitätserklärungen und Zertifizierungen Dritter müssen auf die Elektro- und Sicherheitsstandards des Ziellandes zugeschnitten sein. Außerdem sind metallurgische Zertifikate für kritische Komponenten und Konformitätsprotokolle für unter Druck stehende Komponenten erforderlich. Wenn Sie in Europa tätig sind, ist die CE-Kennzeichnung obligatorisch. In Nordamerika wird von örtlichen Feuerwehrleuten und Versicherungsinspektoren eine UL- oder CSA-Zertifizierung für die Schalttafeln verlangt. Darüber hinaus müssen Komponenten, die einem hohen Druck ausgesetzt sind, wie z. B. kontinuierliche Schmelzefilter, über Druckbehälterzertifizierungen verfügen, um sicherzustellen, dass sie unter Last nicht reißen.
Die Unfähigkeit eines Anbieters, eine Standardliste der zu liefernden Dokumente bereitzustellen, ist ein wichtiges Warnsignal. Wenn sie Ihnen nicht sagen können, welche Handbücher und Schaltpläne sie bereitstellen werden, verfügen sie wahrscheinlich nicht über standardisierte Engineering-Prozesse. Achten Sie auf proprietäre Lock-in-Taktiken, bei denen ein Anbieter wichtige Schaltpläne oder SPS-Passwörter zurückhält, um teure, exklusive Serviceverträge zu erzwingen. Sie kaufen die Maschine; Sie müssen über die Daten verfügen, die für den Betrieb und die Wartung erforderlich sind.
Der Erhalt allgemeiner, schlecht übersetzter Handbücher, die nicht mit der tatsächlichen Konfiguration der maßgeschneiderten Maschine übereinstimmen, birgt erhebliche Betriebsrisiken. Es ist üblich, dass untergeordnete Hersteller ein allgemeines Handbuch senden, das fünf verschiedene Maschinenmodelle abdeckt, sodass Ihre Bediener raten können, welche Anweisungen für Ihre spezifische Linie gelten. Wenn im Handbuch von einem Wasserkühlungssystem die Rede ist, Ihre Maschine aber luftgekühlt ist, ist die Dokumentation nutzlos. Fordern Sie, dass alle Handbücher serialisiert und genau auf die in Ihrer Etage gelieferte Ausrüstung abgestimmt sind.
Eine hochwertige technische Dokumentation ist ein zentraler Bestandteil des Maschinenwerts und der Betriebstauglichkeit. Käufer müssen die Dokumentationsstandards eines Anbieters mit der gleichen Strenge bewerten, die auch für das mechanische Design und die Durchsatzkapazitäten gilt. Ohne den richtigen Papierkram wird selbst der robusteste Extruder zu einem Wartungsalbtraum und einem Sicherheitsrisiko.
A: Ein Werksabnahmetestprotokoll ist ein dokumentiertes Verfahren, mit dem überprüft wird, ob die Maschine vor dem Versand alle vertraglichen Spezifikationen und Leistungskennzahlen im Werk des Lieferanten erfüllt.
A: Ein Rohrleitungs- und Instrumentierungsdiagramm ist unerlässlich, um den komplexen Wasserfluss, die Chemikaliendosierung, die Filterkreisläufe und die Sensorplatzierung zu verstehen, die für den effektiven Betrieb, die Automatisierung und die Fehlerbehebung einer Waschstraße erforderlich sind.
A: Ein führender Hersteller sollte Berechnungen für Länge und Durchmesser des Schneckendesigns, Kompressionsverhältnisse und Drehmomentprofile bereitstellen, die zu Ihren spezifischen Polymerrohstoffen passen, um Leistungseinbußen zu verhindern und den Durchsatz zu maximieren.
A: Ja. Schwere Maschinen erzeugen erhebliche statische und dynamische Belastungen. Fundamentzeichnungen sind erforderlich, um sicherzustellen, dass der Boden der Anlage die Ausrüstung sicher tragen und Vibrationen abmildern kann.
A: Die Liste muss eine vollständige Stückliste mit OEM-Teilenummern, gegebenenfalls generischen Äquivalenten und der erwarteten Lebensdauer aller Komponenten mit hohem Verschleiß enthalten.
